72 Powermax125 Wartungshandbuch 808071
6 – Konfiguration des Maschinenbrenners
4. Beim Zerlegen eines langen Maschinenbrenners schrauben Sie den Brennerschaft von der Kupplung ab. Beim
Zerlegen eines Mini-Maschinenbrenners schrauben Sie den Adapter von der Kupplung ab.
5. Schrauben Sie die Kupplung von der Montagemuffe ab.
6. Entfernen Sie die drei Schrauben vom Verschleißteilende der Montagemuffe und ziehen Sie die Montagemuffe nach
vorne vom Brennerkörper ab.

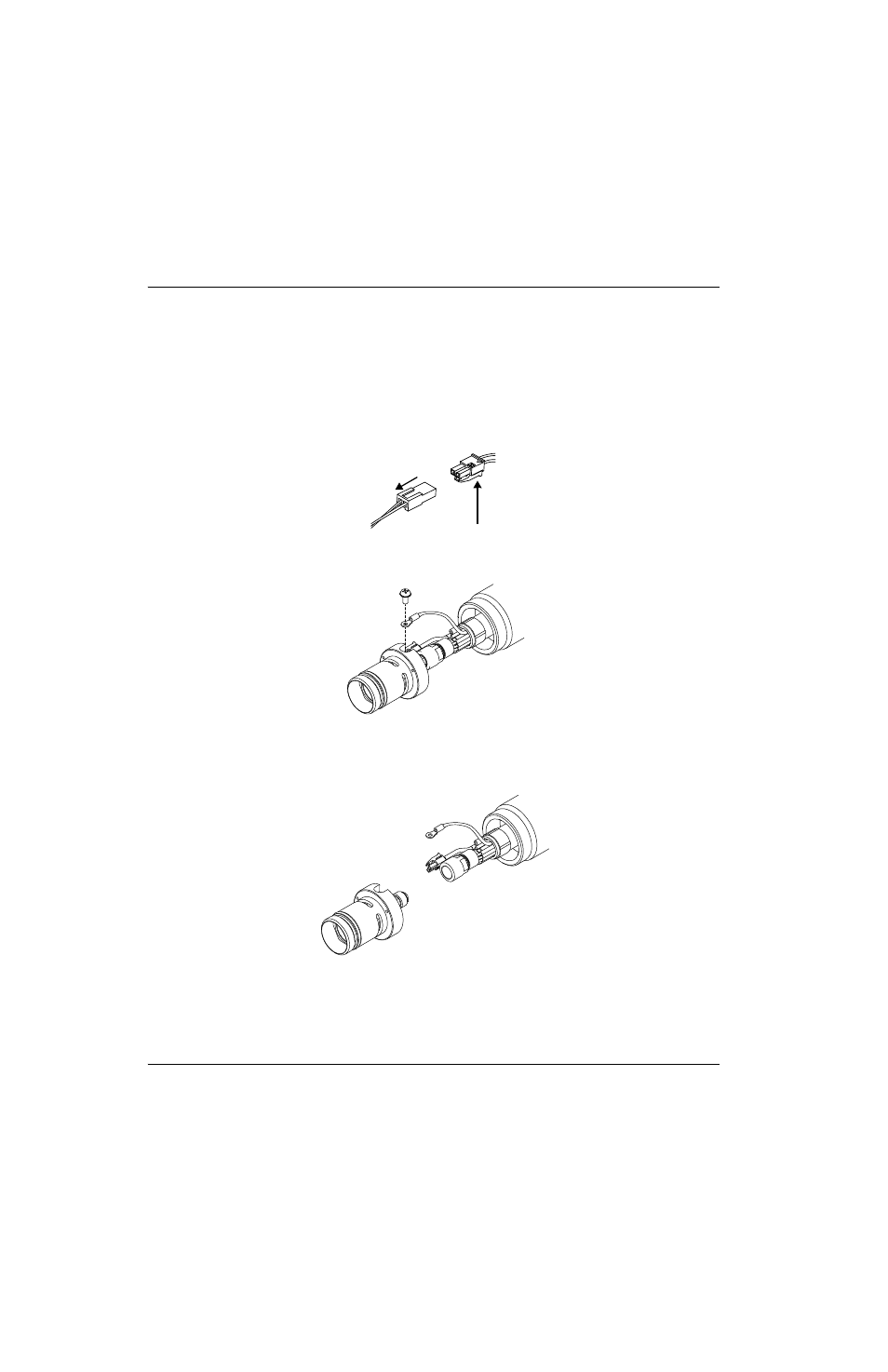

7. Trennen Sie den Drahtverbinder am Kappensensorschalter.
8. Entfernen Sie die Schraube, mit der das Pilotkabel des Brenners am Brennerkörper befestigt ist.
9. Lösen Sie die Mutter, mit der die Gasversorgungsleitung am Brennerschlauchpaket befestigt ist, mit einem
5/16-Zoll- und einem 1/2-Zoll-Schraubenschlüssel bzw. einem verstellbaren Schraubenschlüssel. Legen Sie
den Brennerkörper beiseite.
10. Ziehen Sie die Kupplung nach vorne vom Brennerschlauchpaket ab.
11. Beim Zerlegen eines langen Maschinenbrenners ziehen Sie den Brennerschaft nach vorne vom
Brennerschlauchpaket ab. Beim Zerlegen eines Mini-Maschinenbrenners ziehen Sie den Adapter nach vorne
vom Brennerschlauchpaket ab.
