156
Powermax125 Wartungshandbuch 808071
8 – Fehlerbeseitigung und Systemtests

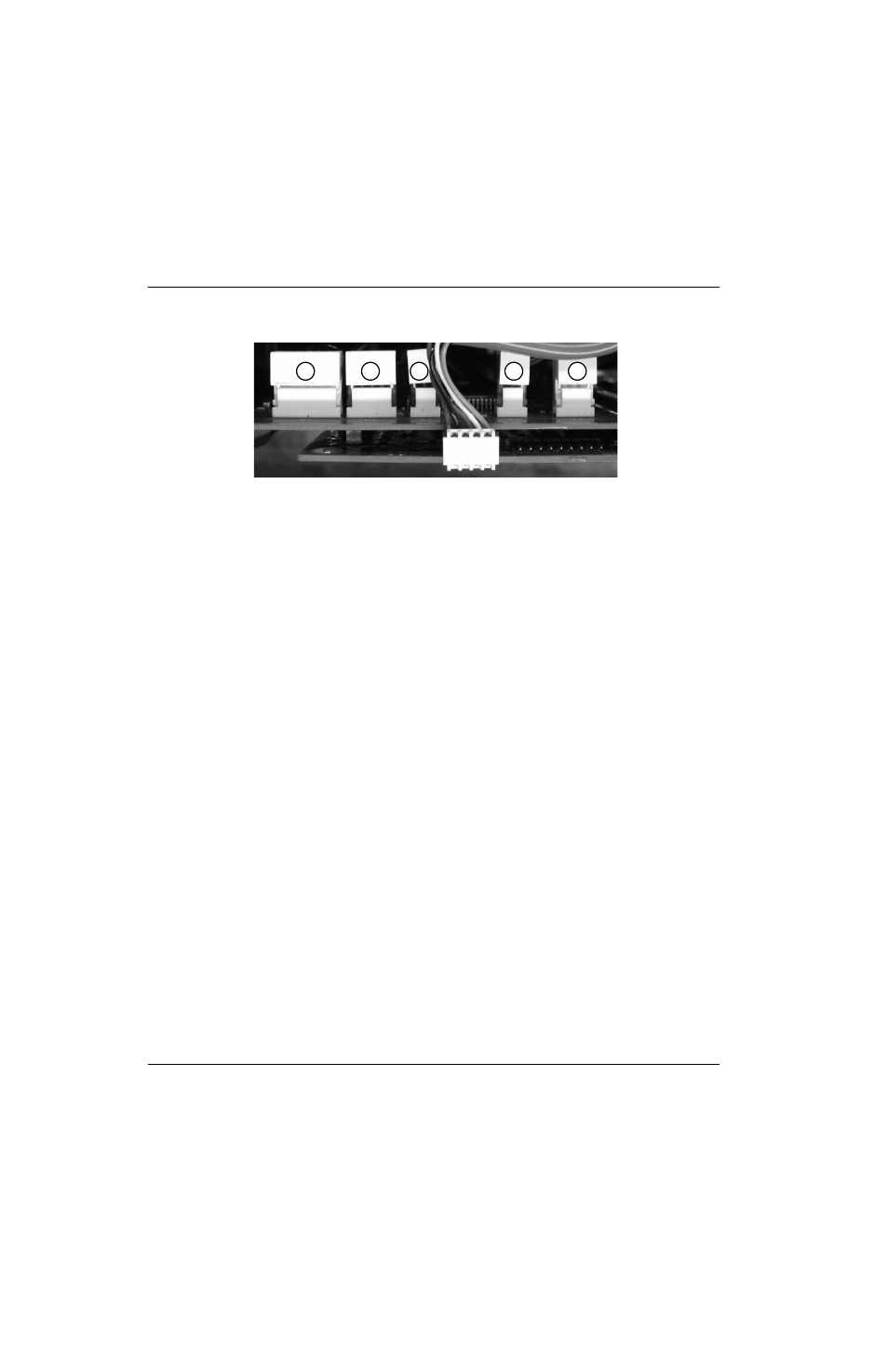

Abbildung 19
Test 1 – Spannungseingang
Problem: Spannungsfehler (0-60-0, -1 oder -2)
Überprüfen Sie die Netzspannung des Netzschalters (S1) mit Schalterstellung auf AUS (OFF/O).
Überprüfen Sie die Eingangsspannung der Eingangsdiodenbrücke mit Schalterstellung auf EIN (ON/I).
Die Wechselspannung zwischen jeweils 2 Eingangsleitungen muss gleich der Netzspannung sein.
Liegt die richtige Spannung am Netzschalter, jedoch eine zu niedrige Spannung an der Eingangsdiodenbrücke
an, sollten Sie den Netzschalter ersetzen.
Überprüfen Sie die Ausgangsspannung der Eingangsdiodenbrücke.
Ausgangs-VDC = Netzspannung (LV) x 1,414 VDC.
Alle Werte sind ±15 %.
1
2
3
4
5
1
Elektronischer Druckregler (J6)
2
Druckwächter/Hilfsschütz (J5)
3
Drucksensor (J3)
4
Inverter-Temperatursensor (J2)
5
Lüfter (J1)
