298 Powermax125 Wartungshandbuch 808071
10 – Auswechseln der Brennerkomponenten
Brennerkörper auswechseln
Ausbau des Brennerkörpers
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung und des Brenners auf Seite 276.
b. Siehe Ausbau der Montagemuffe auf Seite 295.
c. Siehe Kappensensorschalter ausbauen auf Seite 297.

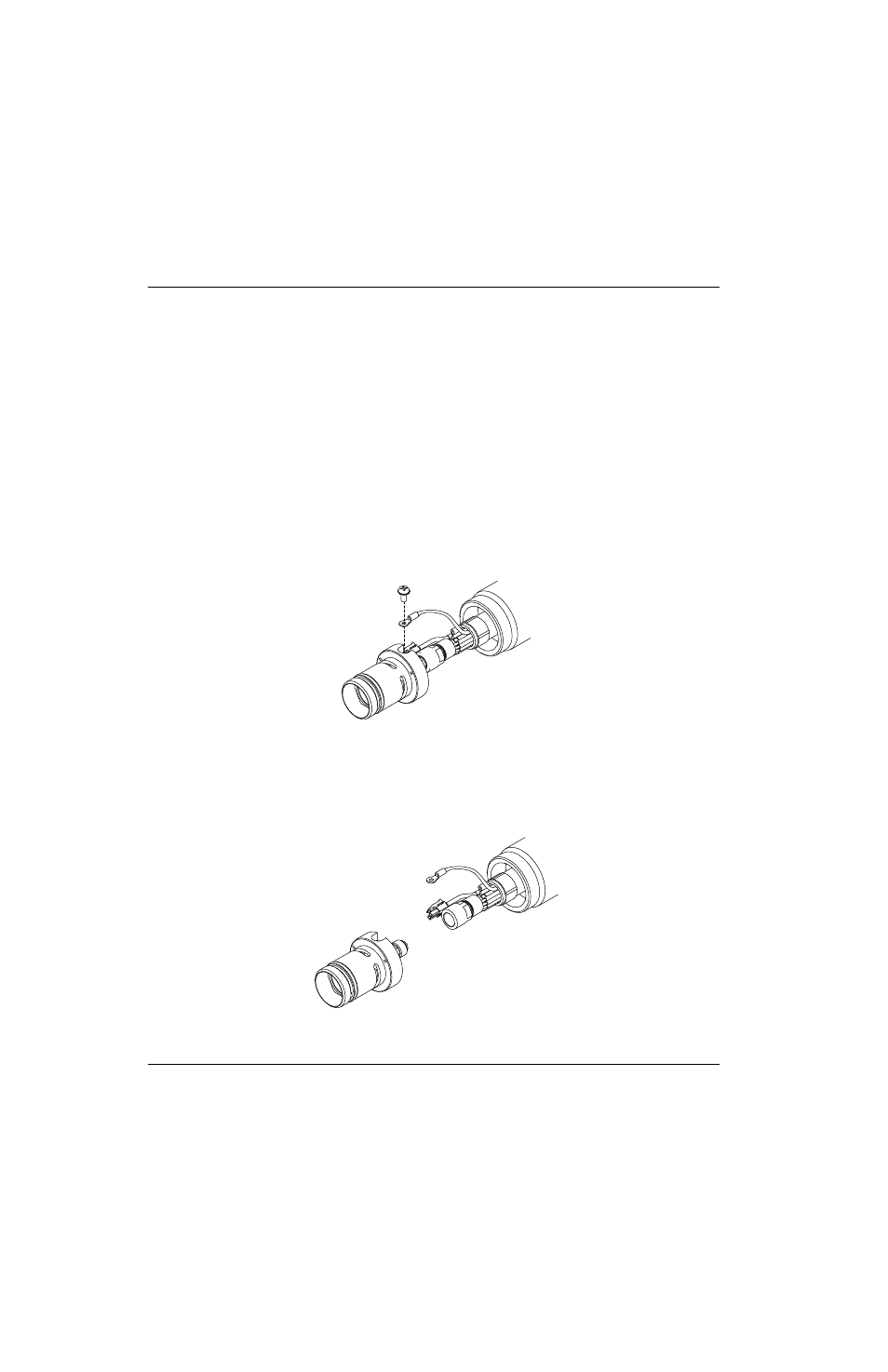

2. Entfernen Sie die Pilotkabel-Klemmschraube und den Draht. Legen Sie die Schraube zur Seite.
Abbildung 146
3. Verwenden Sie einen 3/8-Zoll- und einen 1/2-Zoll-Schraubenschlüssel (oder zwei verstellbare Schraubenschlüssel),
um die Mutter zum Anschließen der Gasversorgungsleitung an den Brenner zu lösen und den Brennerkörper
auszubauen.
Abbildung 147
Set Beschreibung
428147 Set: Ersatz-Hauptbrennerkörper für Duramax Hyamp 180°-Maschinenbrenner
