Powermax125 Wartungshandbuch 808071

9 – Ersetzen der Stromquellenkomponenten

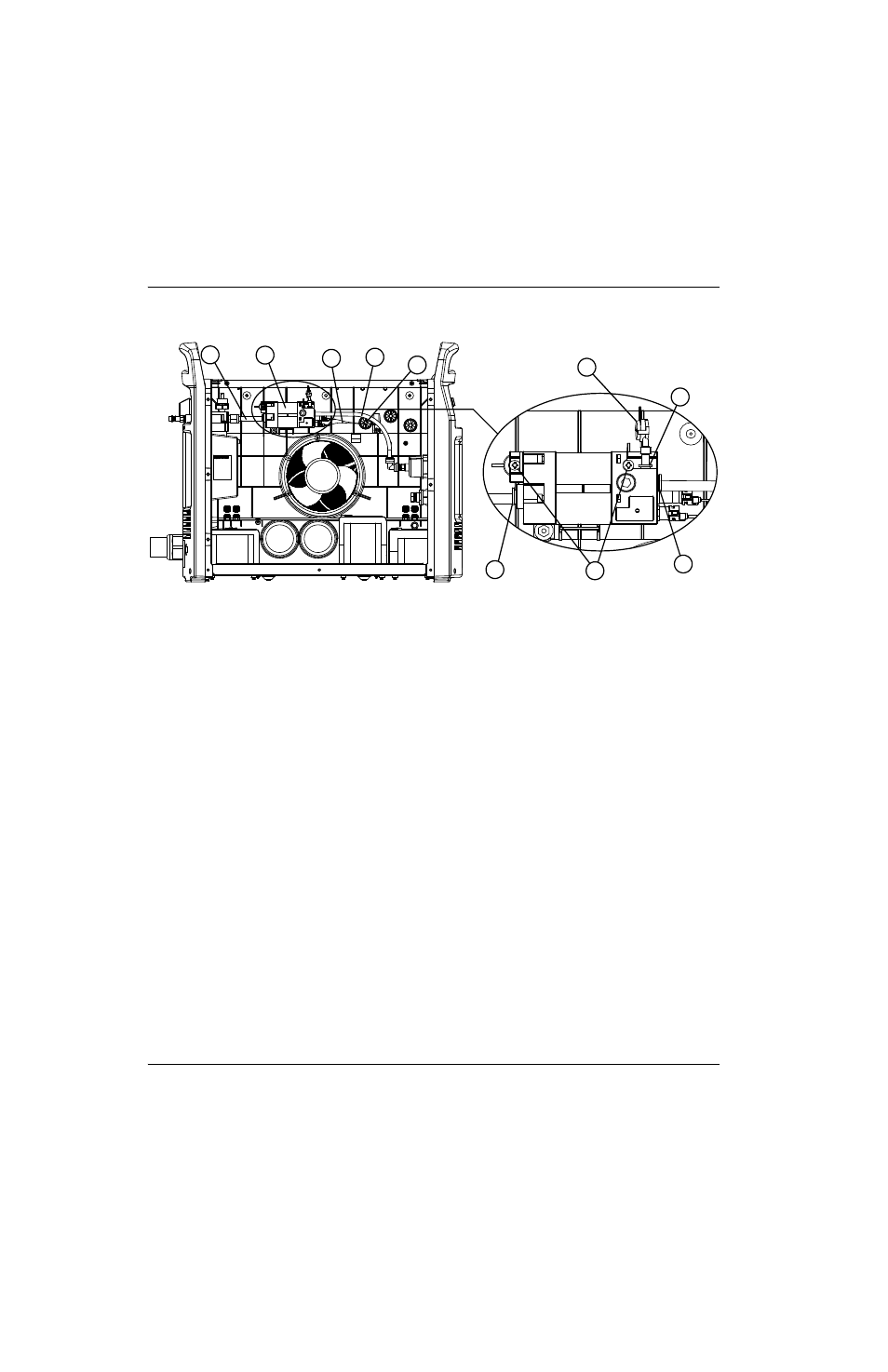

Abbildung 85

7. Führen Sie die folgenden Vorgänge aus:

a. Siehe Einbau der Lüfterhaube auf Seite 225.

b. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.

c. Siehe Einbau der Stromquellenabdeckung auf Seite 180.

d. Schließen Sie die Strom- und Gasversorgung wieder an.

1

2

3

4

5

6

7

8

9

10

1

Kurze Gasleitung

2

Kurze Gasleitungs-Armatur

3

Befestigungsschrauben

4

Lange Gasleitungs-Armatur

5

Druckwandleranschluss

6

Druckmesswertumformer

7

Linke Durchführungstülle

8

Lange Gasleitung

9

Netzdrähte des Magnetventils

10 Magnetventil
