Powermax125 Wartungshandbuch 808071

227

9 – Ersetzen der Stromquellenkomponenten

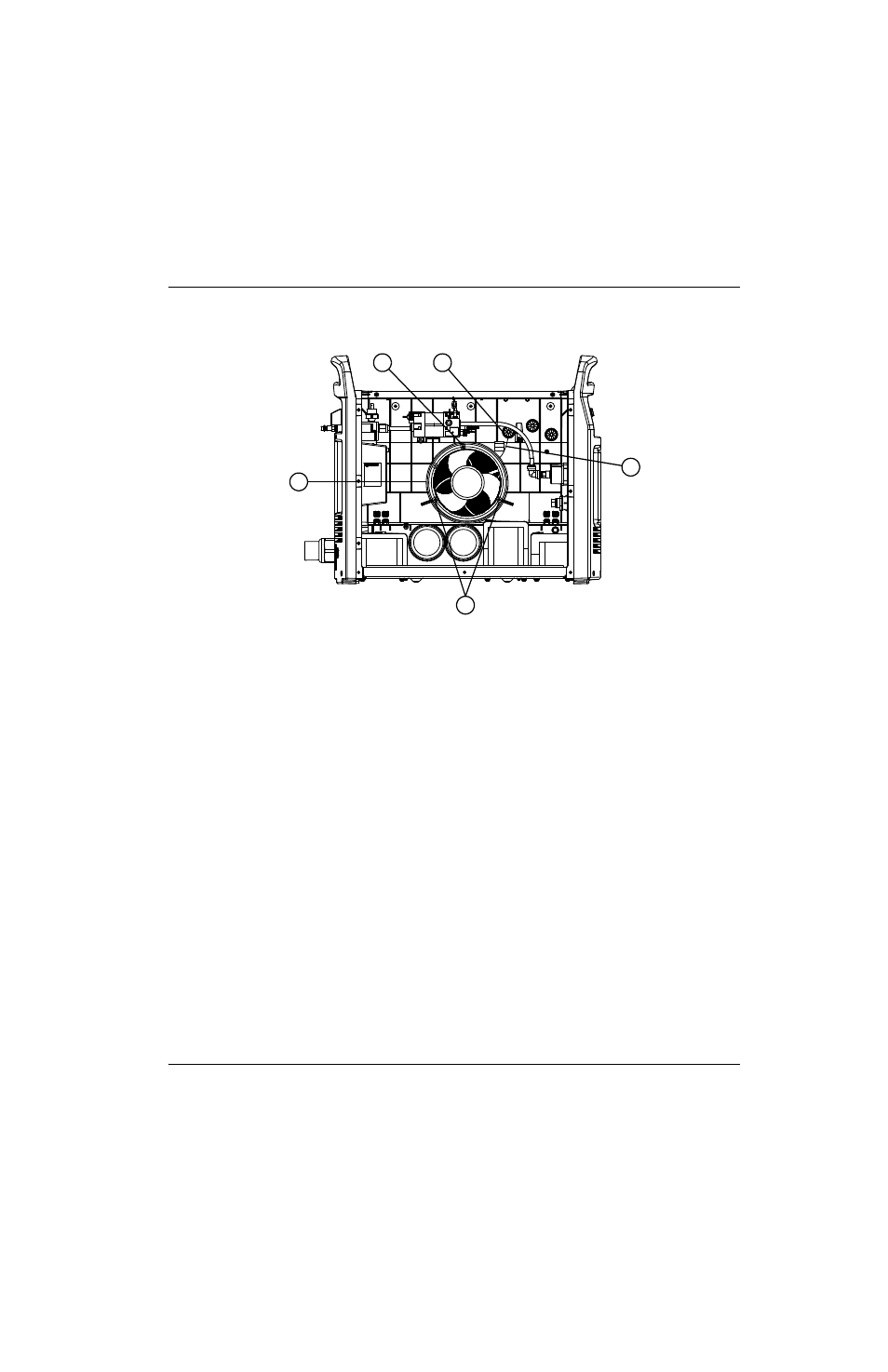

Abbildung 79

9. Führen Sie die folgenden Vorgänge aus:

a. Siehe Einbau der Lüfterhaube auf Seite 225.

b. Siehe Einbau der Wand-Verbindungsstrebe auf Seite 183.

c. Siehe Einbau der Stromquellenabdeckung auf Seite 180.

d. Schließen Sie die Strom- und Gasversorgung wieder an.

1

2

1

3

4

1

Lage der Befestigungsschrauben

2

Lüfterflansch

3

Lüfterdraht

4

Linke Durchführungstülle
