Powermax125 Wartungshandbuch 808071 247
9 – Ersetzen der Stromquellenkomponenten
5. Schieben Sie das mit dem Gewinde versehene Ende der neuen Werkstückkabel-Steckdose mit nach oben
zeigender Keilnut in die Öffnung der Frontplatte, bis es fest sitzt. (Siehe Abbildung 94.)
6. Legen Sie die Sicherungsscheibe über die Werkstückkabel-Steckdose in der Stromquelle.
7. Ziehen Sie die Mutter auf der Werkstückkabel-Steckdose fest.
8. Sichern Sie das Werkstückkabel durch Anziehen der Schraube an der Werkstückkabel-Steckdose.

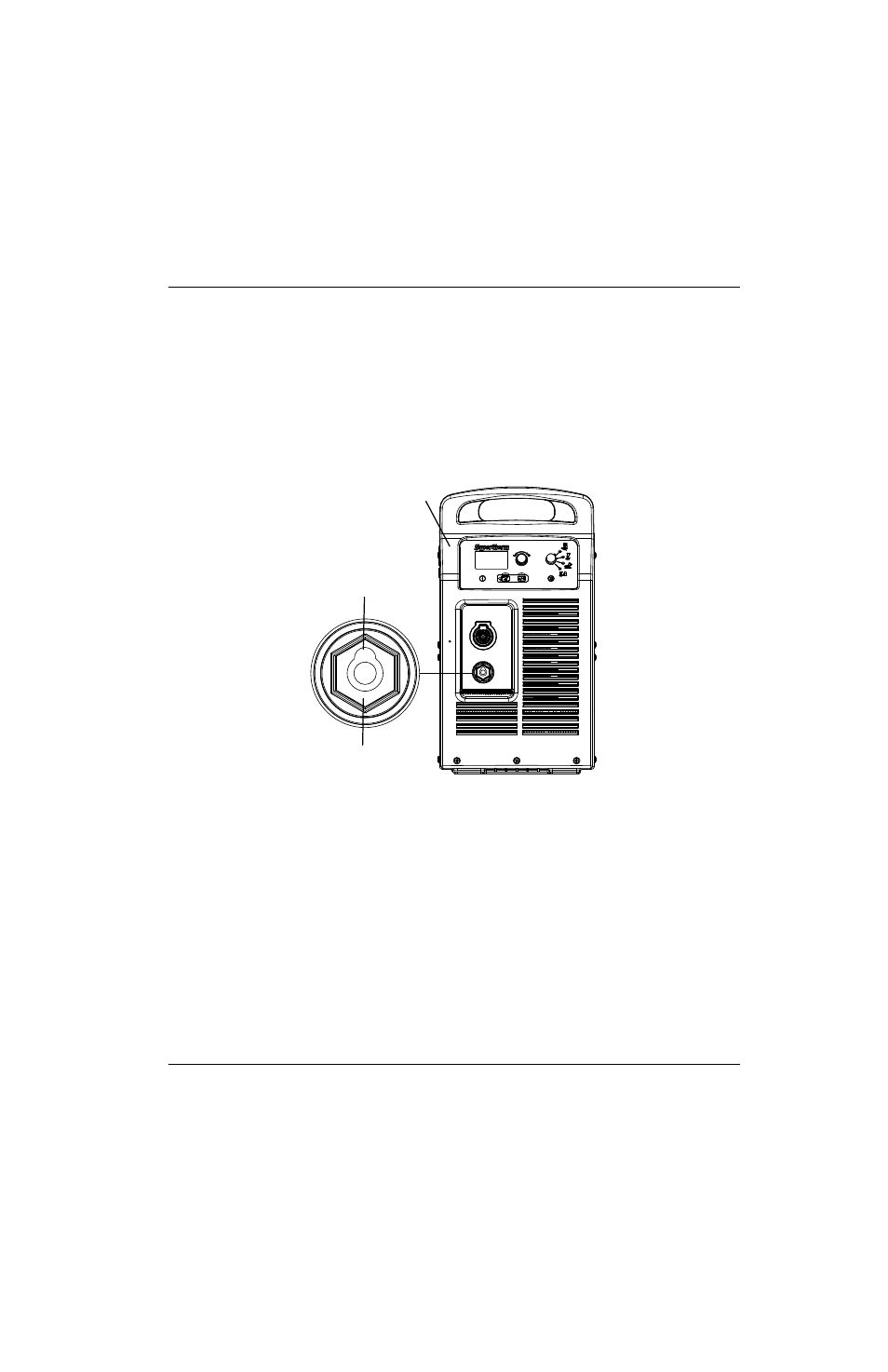

Abbildung 94
9. Führen Sie die folgenden Vorgänge aus:
a. Siehe Einbau der Lüfterhaube auf Seite 225.
b. Siehe Einbau der Stromquellenabdeckung auf Seite 180.
c. Schließen Sie die Strom- und Gasversorgung wieder an.
Vorderseite
Werkstückkabel-Steckdose
Keilnut oben
