206 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten
Austauschen des Netzschalters
Ausbauen des Netzschalters
1. Führen Sie die folgenden Vorgänge aus:
a. Siehe Trennen der Strom- und Gasversorgung auf Seite 174.
b. Siehe Ausbau der Stromquellenabdeckung auf Seite 180.
c. Siehe Ausbauen der Komponentenabsperrung auf Seite 181.
d. Siehe Ausbau der Wand-Verbindungsstrebe auf Seite 182.
e. Siehe Trennen der Gasleitung auf Seite 197.

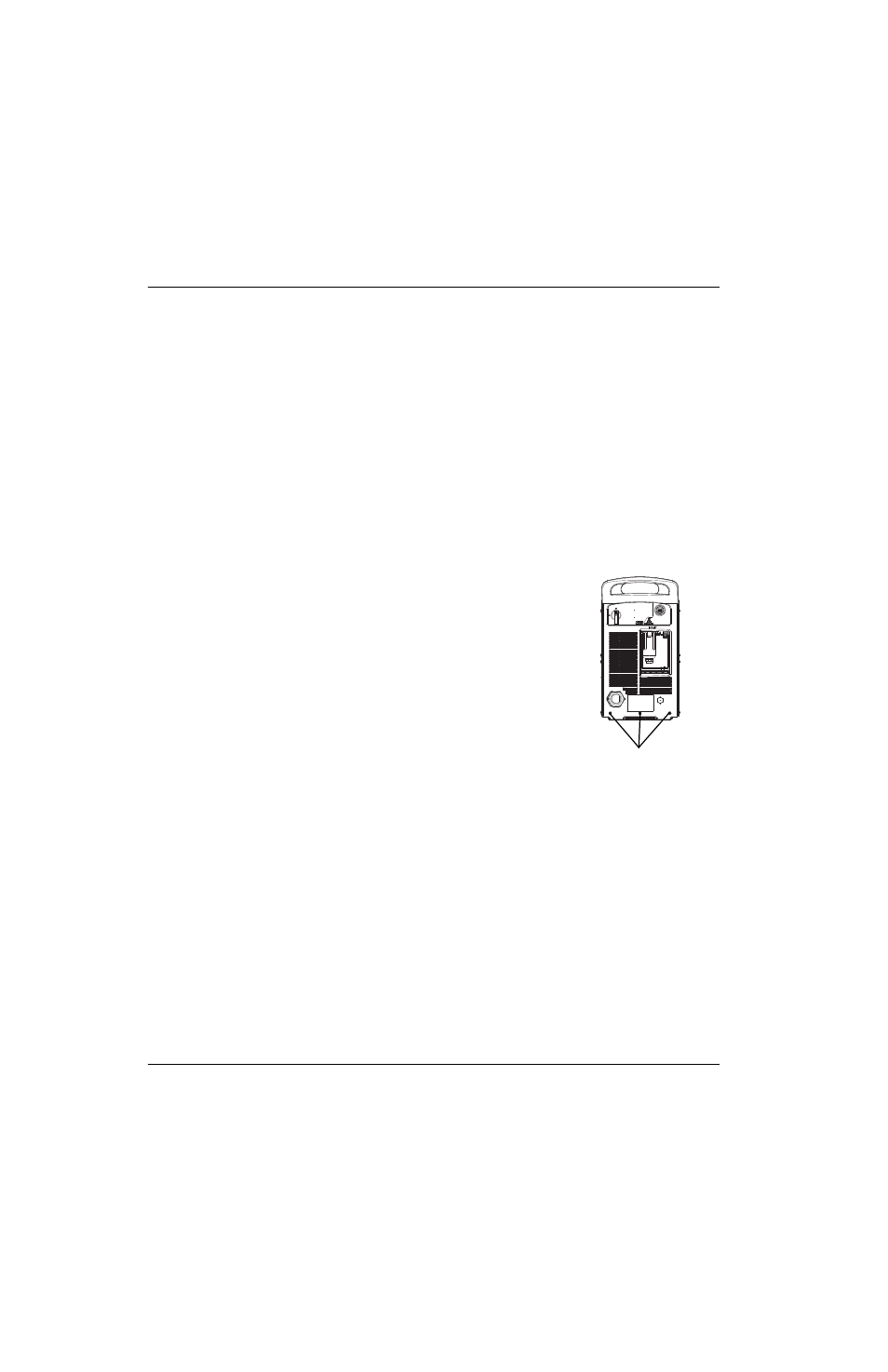

2. Entfernen Sie die drei Befestigungsschrauben an der Unterseite der
Rückwand.
3. Neigen Sie die Rückwand, bis sie ca. 4,0 cm von der Stromquelle
entfernt ist.
4. Vergewissern Sie sich, dass die Stromzufuhr zum Gerät ausgeschaltet
und getrennt wurde (OFF). Lösen Sie die Schrauben, die die drei
Netzleitungen (L1-L2-L3) an der Oberseite des Netzschalters sichern.
(Siehe
Abbildung 67 auf Seite 207.)
5. Ziehen Sie die Drähte gerade nach oben aus dem Netzschalter heraus.
6. Lösen Sie die Schrauben, die die beiden Netzleitungen (rot, schwarz)
am Hilfsschalter an der Oberseite des Netzschalters hinter den Drähten
L1-L2-L3 sichern.
7. Ziehen Sie die Drähte gerade nach oben aus dem Hilfsschalter heraus.
8. Lösen Sie die Schrauben, die die drei Netzleitungen (T1-T2-T3) an der Unterseite des Netzschalters sichern.
9. Ziehen Sie die Drähte gerade nach unten aus dem Netzschalter heraus.
Set-Nr. Beschreibung
228880 Set: Powermax105/125 Netzschalter 400 V CE/380 V CCC/480 V, 600 V CSA
Befestigungsschrauben der Rückwand
