120 Powermax125 Wartungshandbuch 808071
8 – Fehlerbeseitigung und Systemtests
Hypertherm IGBT-Tester
Verwenden Sie den Hypertherm IGBT-Tester (128883), wie in den folgenden Kapiteln beschrieben, oder bauen Sie sich
Ihren eigenen IGBT-Tester nach dem unter
Abbildung 10 auf Seite 125 gezeigten Stromlaufplan, um die IGBTs zu testen.

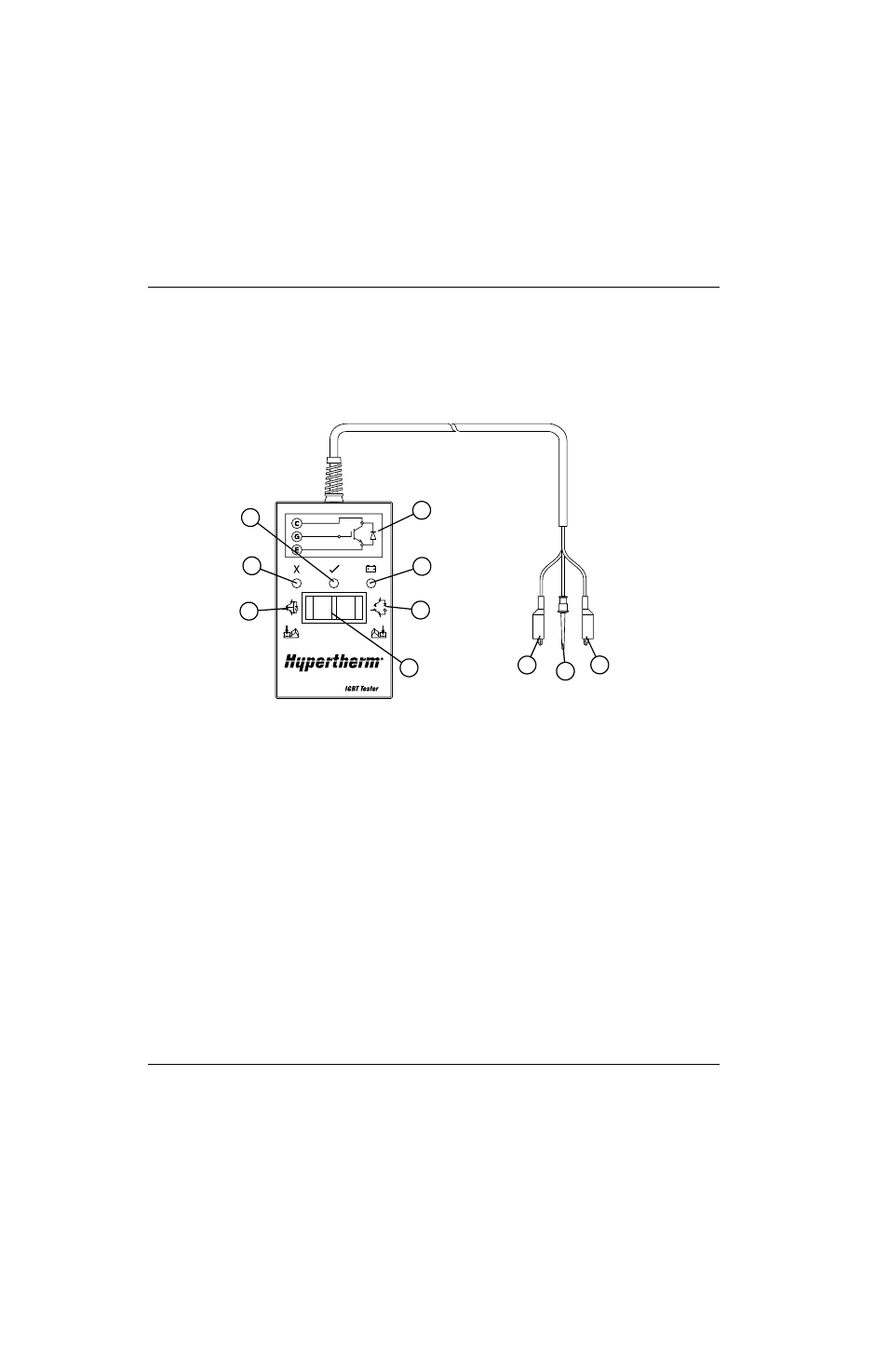

Abbildung 7
128884
1
2
3
4
5
6
7 8
9
10
1 Test für kurzgeschlossenen IGBT
2 Fehler-LED (rot)
3 OK-LED (grün)
4 Schaltplan
5 „Niedriger Batteriestand“-LED (rot)
6 Test für unterbrochenen IGBT
7 Wippschalter
8 Kollektor (rot)
9 Gate (gelb)
10 Emitter (schwarz)
