9 – Ersetzen der Stromquellenkomponenten
4. Entfernen Sie die drei Befestigungsschrauben an der
Unterseite der Frontplatte.
5. Trennen Sie von der Lüfterseite der Stromquelle her den
90°-Einschubanschluss, indem Sie auf den Kunststoffring
(am nächsten an der Messingmutter) drücken und den
Anschluss von der Mutter abziehen. (Siehe
Abbildung 96
auf Seite 250.)
6. Trennen Sie den Elektrodendraht und die kurzen
Ausgangsdrosseldrähte, indem Sie die Messingmutter
entfernen, die den Ringkabelschuh am
Schnellkupplungsgehäuse sichert.
 Der Elektrodendraht und die kurzen
Ausgangsdrosseldrähte werden im gleichen
Drahtverbinder gehalten.
7. Ziehen Sie den Elektrodendraht durch den Schutzmantel,
der durch die Mittelplatte führt.
8. Ziehen Sie die Frontplatte vorsichtig ein kleines Stück von der Bodenplatte der Stromquelle weg.
9. Entfernen Sie die beiden Befestigungsschrauben an der Unterseite der Ausgangsdrossel.
10. Ziehen Sie die Ausgangsdrossel aus der Stromquelle heraus und führen Sie gleichzeitig die langen Drosseldrähte
durch die Öffnung an der Unterseite der Mittelplatte.

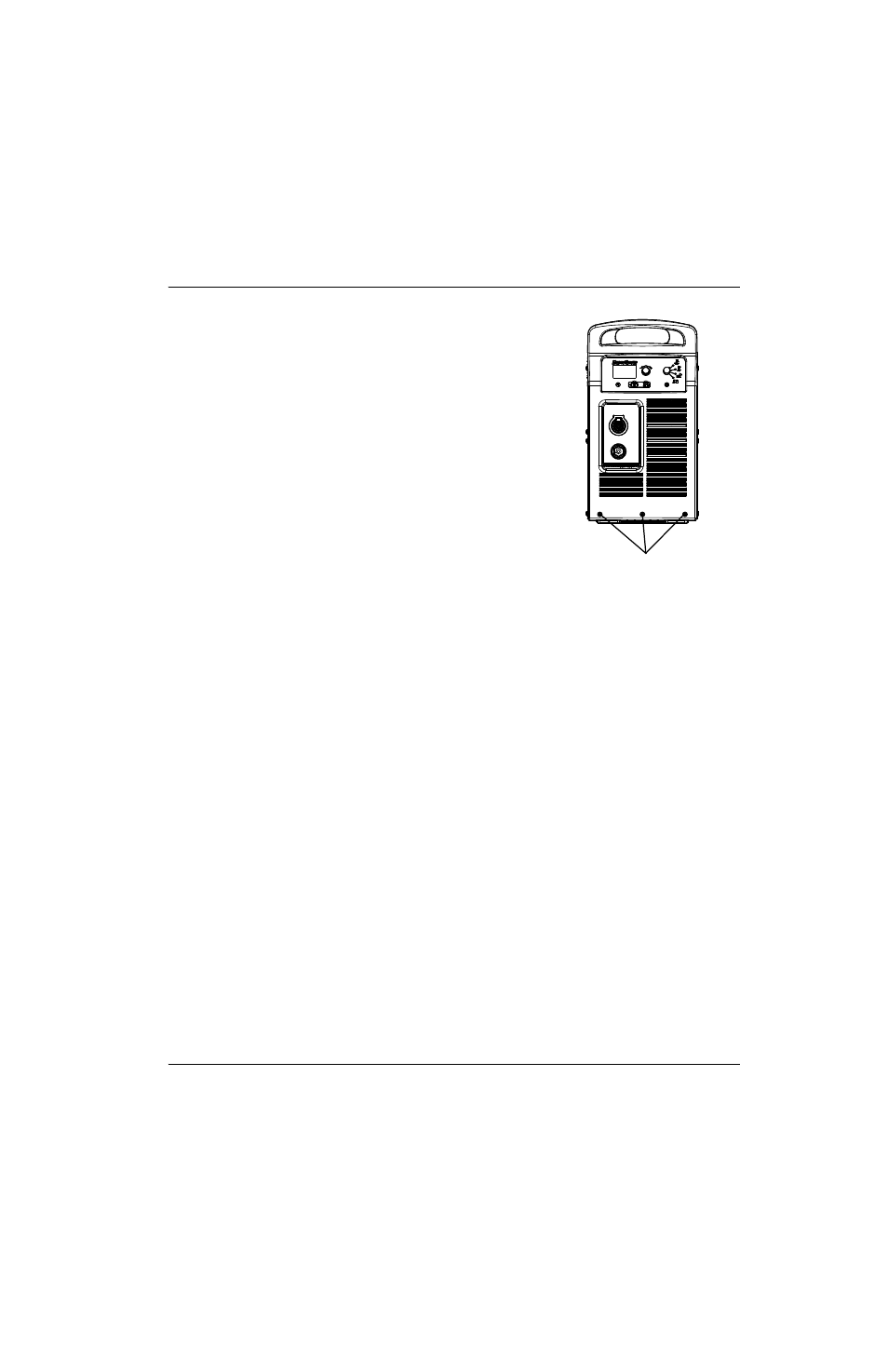

Befestigungsschrauben der Frontplatte
