9 – Ersetzen der Stromquellenkomponenten

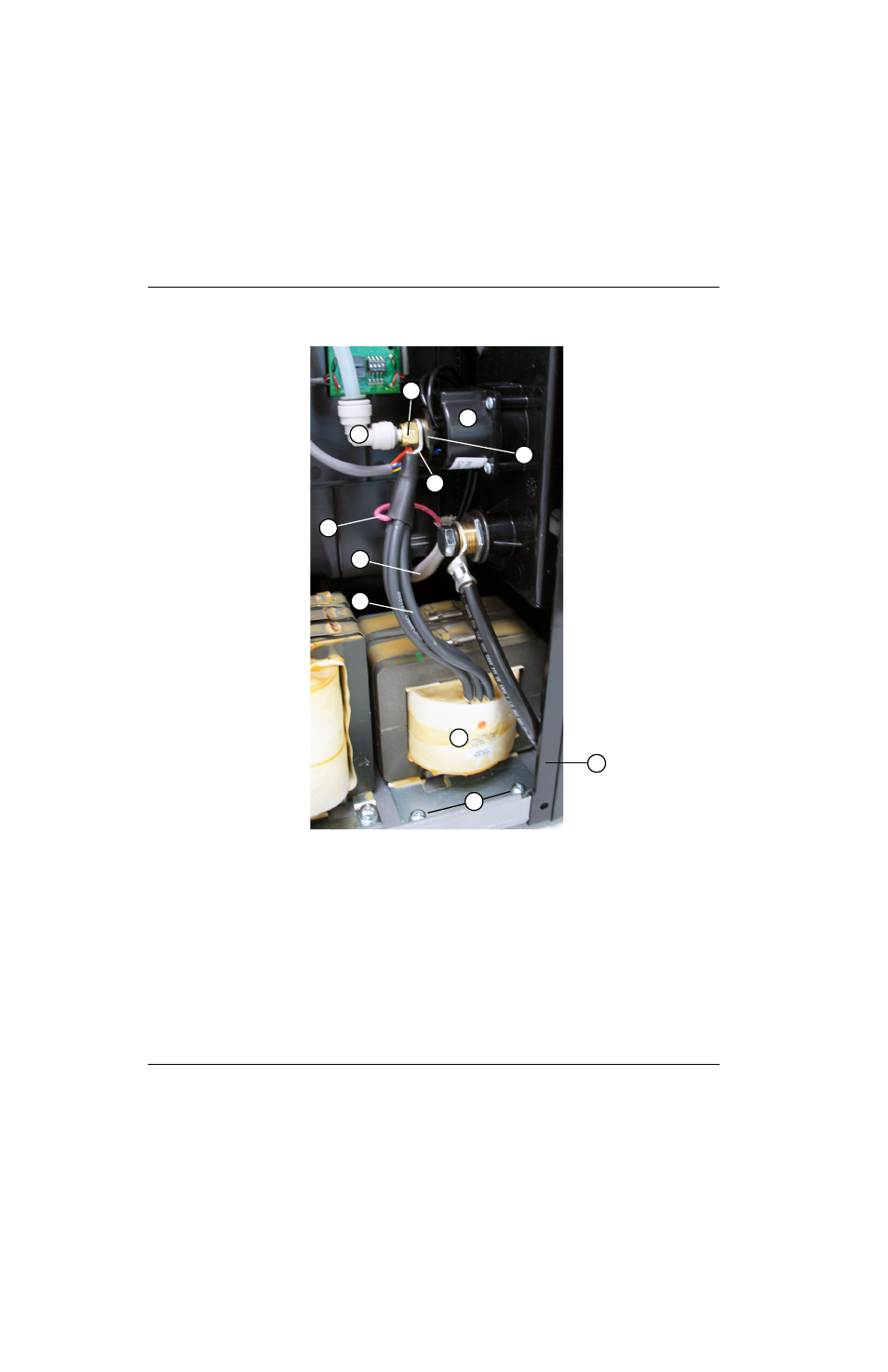

Abbildung 96
1
5
6
7
8
10
3
9
2
4
11
1 90°-Einschubanschluss
2 Elektrodendraht (rot)
3 Schutzmantel
4 Kurze Drosseldrähte (3)
5 Ausgangsdrossel
6 Befestigungsschrauben (2)
7 Vorderseite
8 Ringkabelschuh
9 Kunststoffbeilagscheibe
10 Schnellkupplungsgehäuse
11 Messingmutter
