10 – Auswechseln der Brennerkomponenten
Maschinenbrenner

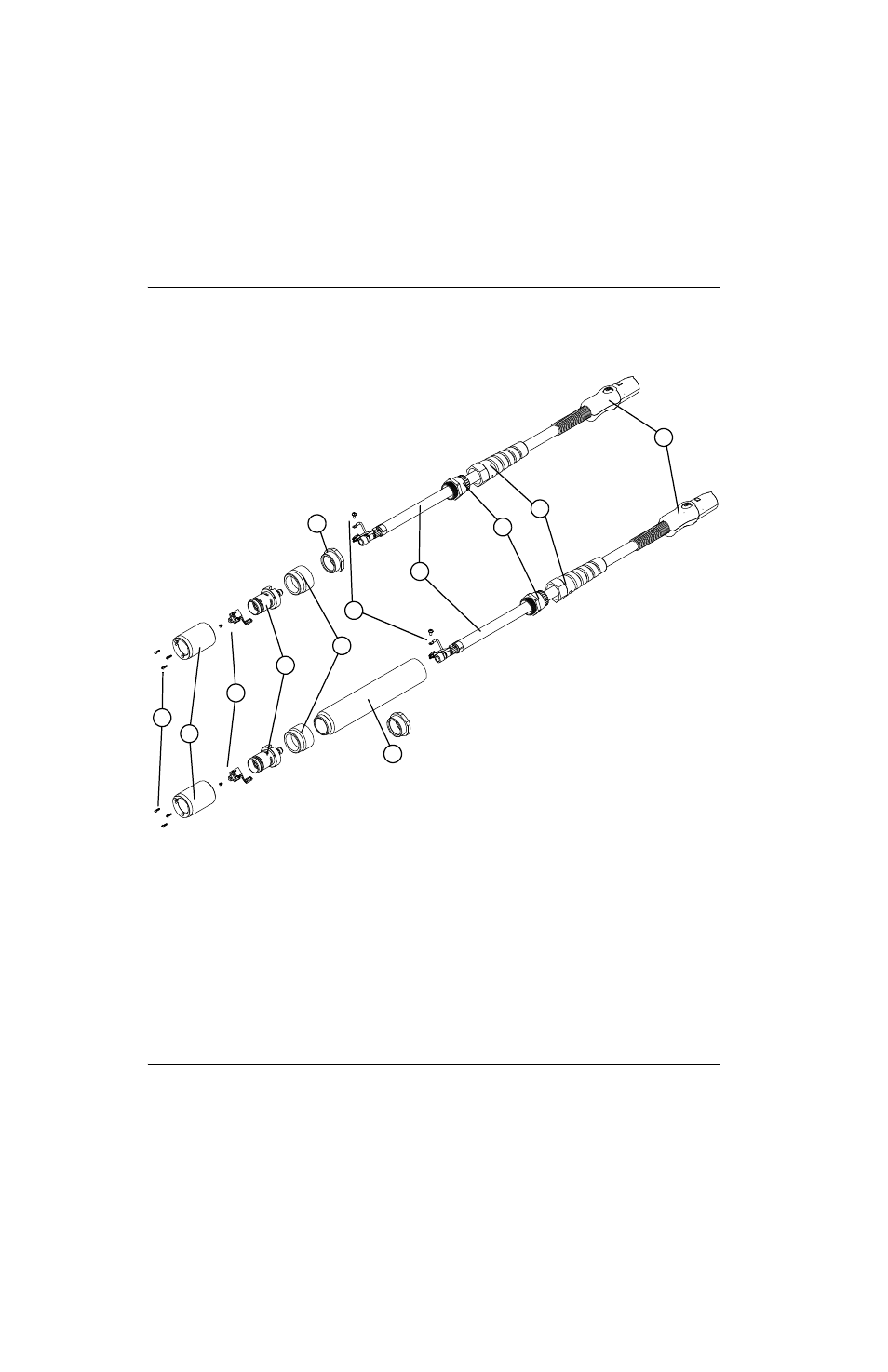

Abbildung 142
6
7
1
4
2
5
3
8
10
11
12
9
1 Montagemuffe-Schrauben
2 Montagemuffe
3 Kappensensorschalter und Schraube
4 Brennerkörper
5 Kupplung
6 Brennerschaft
7 Adapter
8 Pilotlichtbogen-Draht und Schraube
9 Brennerschlauchpaket
10 Zugentlastung
11 Zugentlastungsmutter
12 Schnellkupplung
