9 – Ersetzen der Stromquellenkomponenten
5. Nehmen Sie das Filtergehäuse in die rechte Hand.
6. Drücken Sie den Entriegelungshebel herunter und drehen Sie das Filtergehäuse etwa 45 Grad nach rechts.
7. Ziehen Sie das Filtergehäuse zum Herausnehmen gerade nach unten. Das weiße Filterelement und die
Befestigungsmutter kommen zum Vorschein.
8. Entfernen Sie das Filterelement, indem Sie die Kunststoffmutter abschrauben.
9. Entfernen Sie die Gasarmatur von der Gasfilterbaugruppe.
10. Entfernen Sie die drei Befestigungsschrauben der Gasfilterbaugruppe.
11. Heben Sie die Gasfilterbaugruppe aus der Stromquelle heraus.
12. Wenn die optionale RS-485-Buchse eingebaut ist, entfernen Sie sie, indem Sie die fünf Drähte von den Kontakten
innerhalb der Stromquelle abziehen und die beiden Befestigungsschrauben von der Rückwand entfernen.

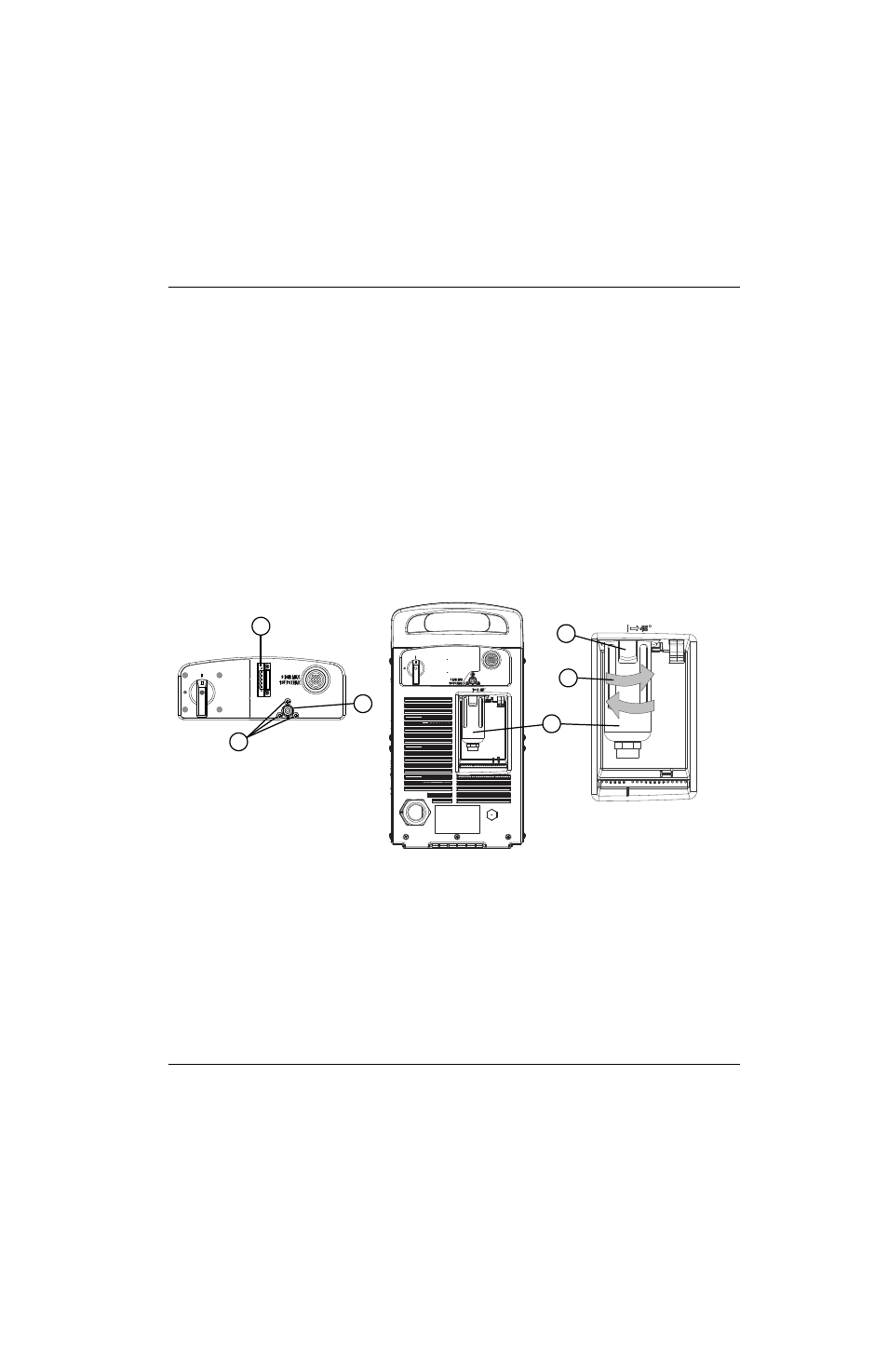

Abbildung 112
1
2
3
4
5
6
1 Optionale RS-485-Buchse
2 Befestigungsschrauben für Luftfilter-Baugruppe (3)
3 Gasarmatur
4 Filtergehäuse
5 Zum Ausbauen drehen
6 Entriegelungshebel
