204 Powermax125 Wartungshandbuch 808071
9 – Ersetzen der Stromquellenkomponenten

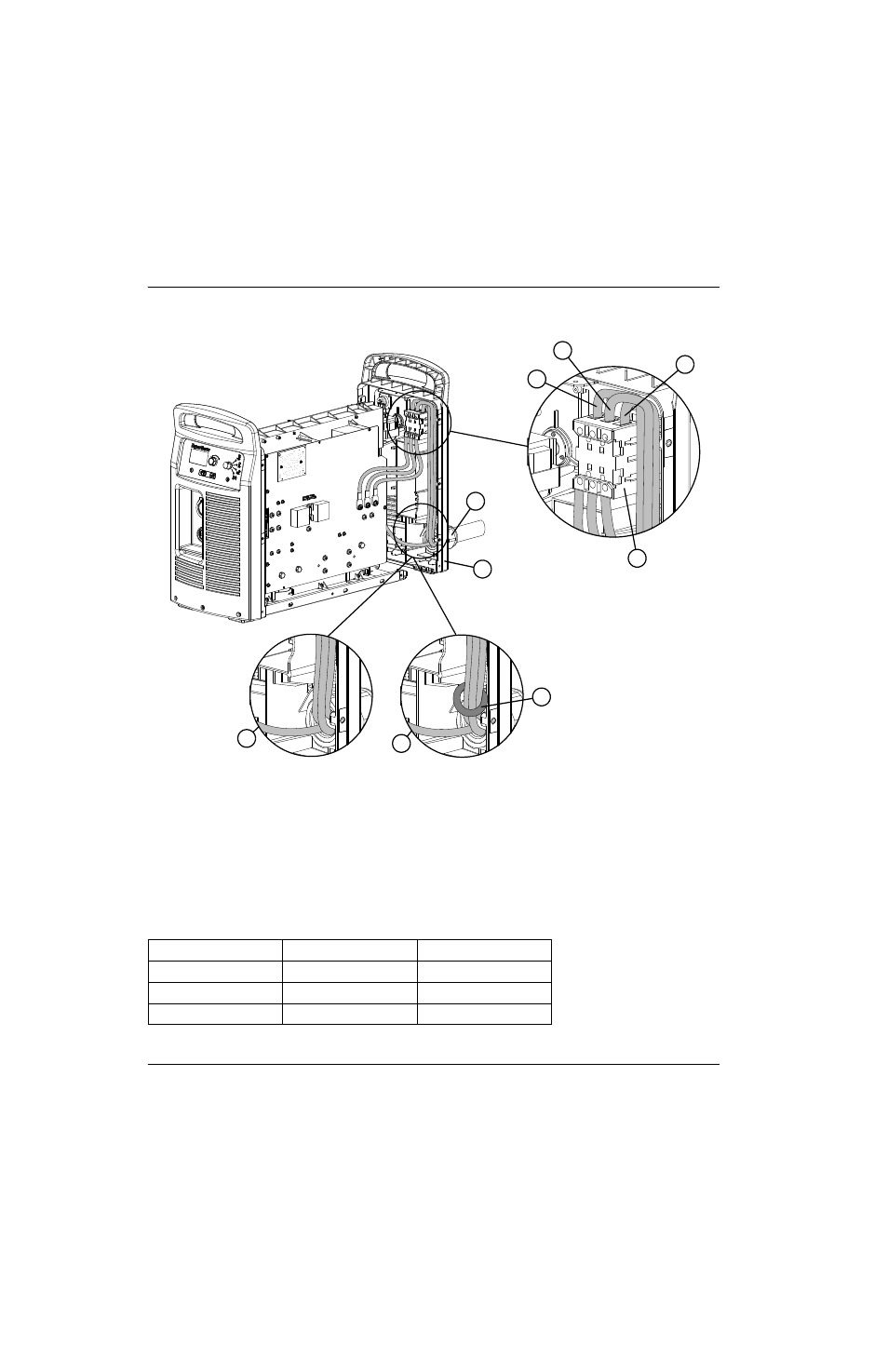

Abbildung 65
Tabelle 13 – Netzkabelanschlüsse*
Draht CSA CE
L1 Schwarz Braun
L2 Weiß Schwarz
L3 Rot Grau
* Die Drahtfarben können bei Netzkabeln, die nicht von Hypertherm stammen, abweichen.
2
3
4
6
7
8
9
5
1
1 CSA-Netzkabel
2 CE-Netzkabel
3 Ferritkern
4 Rückseite
5 Zugentlastungshaltemutter
6 Netzschalter
7 L3
8 L2
9 L1
