224

Powermax125 Wartungshandbuch 808071

9 – Ersetzen der Stromquellenkomponenten

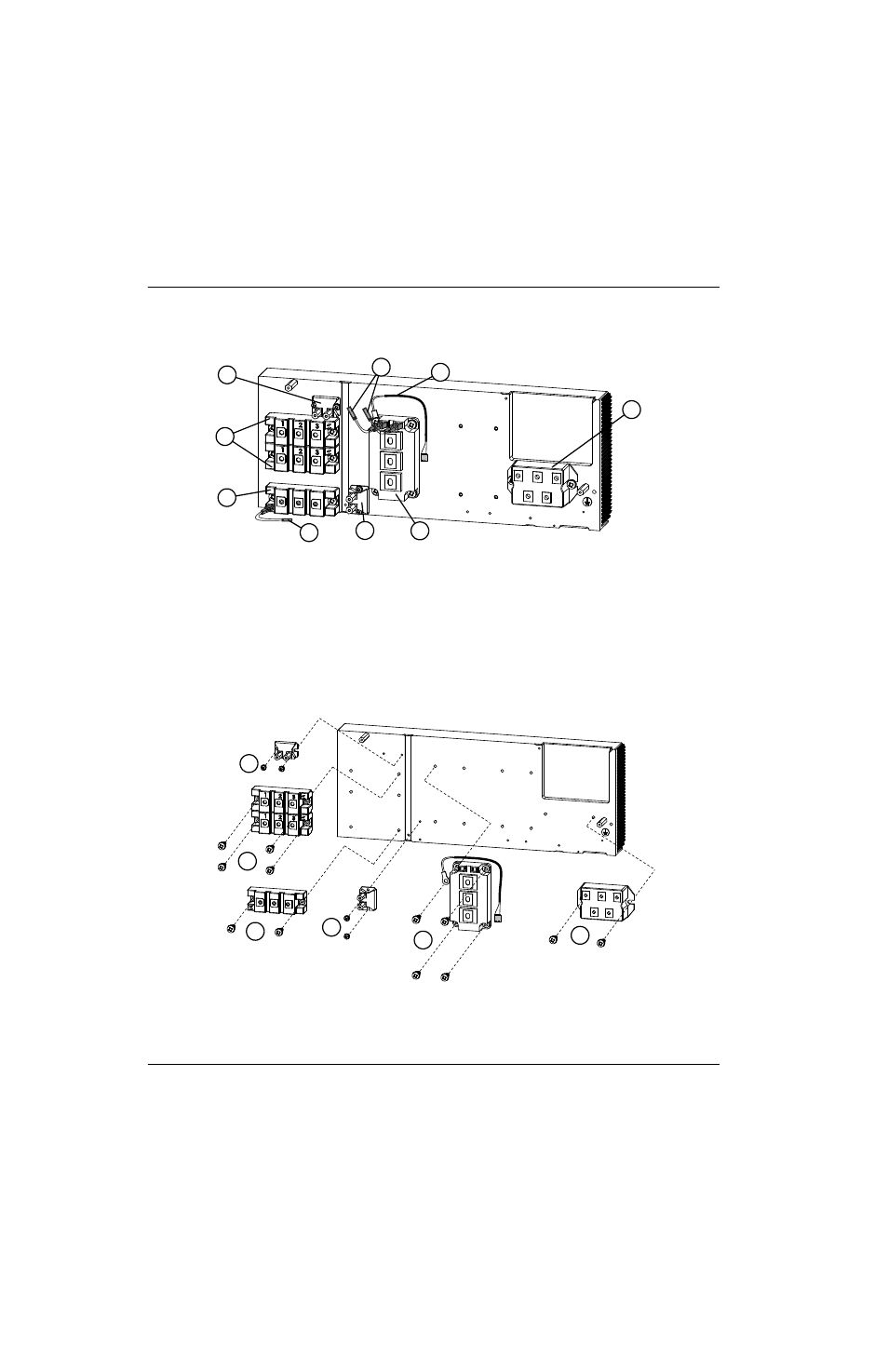

Abbildung 76 – Kühlkörper-Komponenten

1

2

3

4

5

6

7

8

9

1

Beschaltungswiderstand 7,5 Ω 200 W
(Set 428137)

2

Ausgangsdiodenbrücke (2) (Set 428139)

3

Pilotlichtbogen-IGBT (Set 428138)

4

Pilotlichtbogen-IGBT Gate-Steuerkabel

5

Beschaltungswiderstand 15 Ω 200 W
(Set 228898)

6

Inverter-IGBT-Modul (Set 428140)

7

Eingangsdiodenbrücke (Set 128746)

8

Temperatursensor (Set 228805)

9

Inverter-IGBT-Modul Gate-Steuerkabel

1

2

2

2

2

1

1

Mit einem Drehmoment von 17,3 kg-cm anziehen.

2

Mit einem Drehmoment von 40 kg-cm anziehen.
