Powermax125 Wartungshandbuch 808071 229
9 – Ersetzen der Stromquellenkomponenten

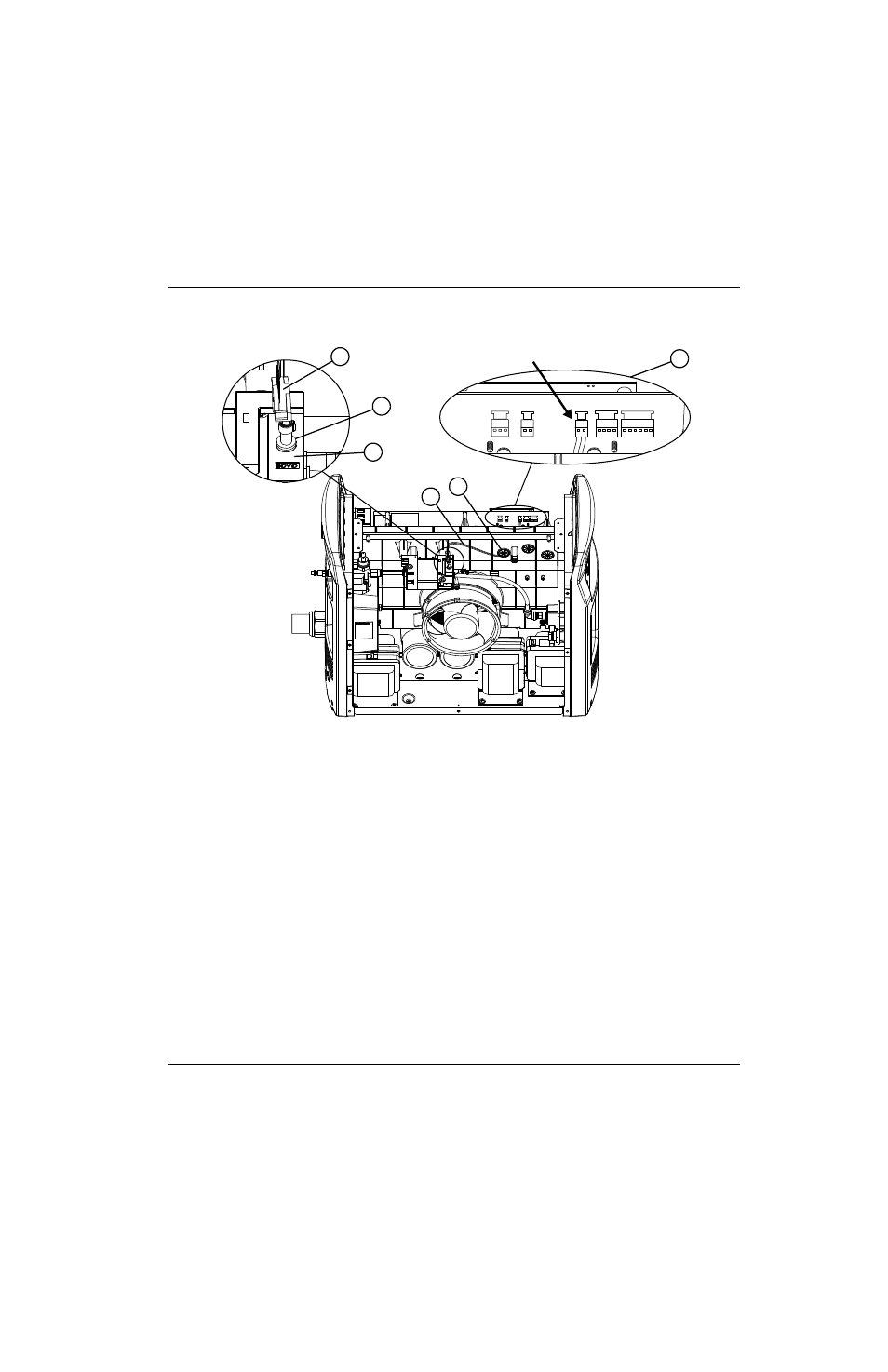

Abbildung 80
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
1
2
3
4
5
6
1 Druckmesswertumformer
2 Einschubanschluss-Kunststoffring
3 Magnetventil
4 Druckwandlerdrähte
5 Linke Durchführungstülle
6 Anschlüsse der Leistungsplatine
