4. Installation und Anschlüsse
(18)
(17)
(20)
(16)
(21)
(22)

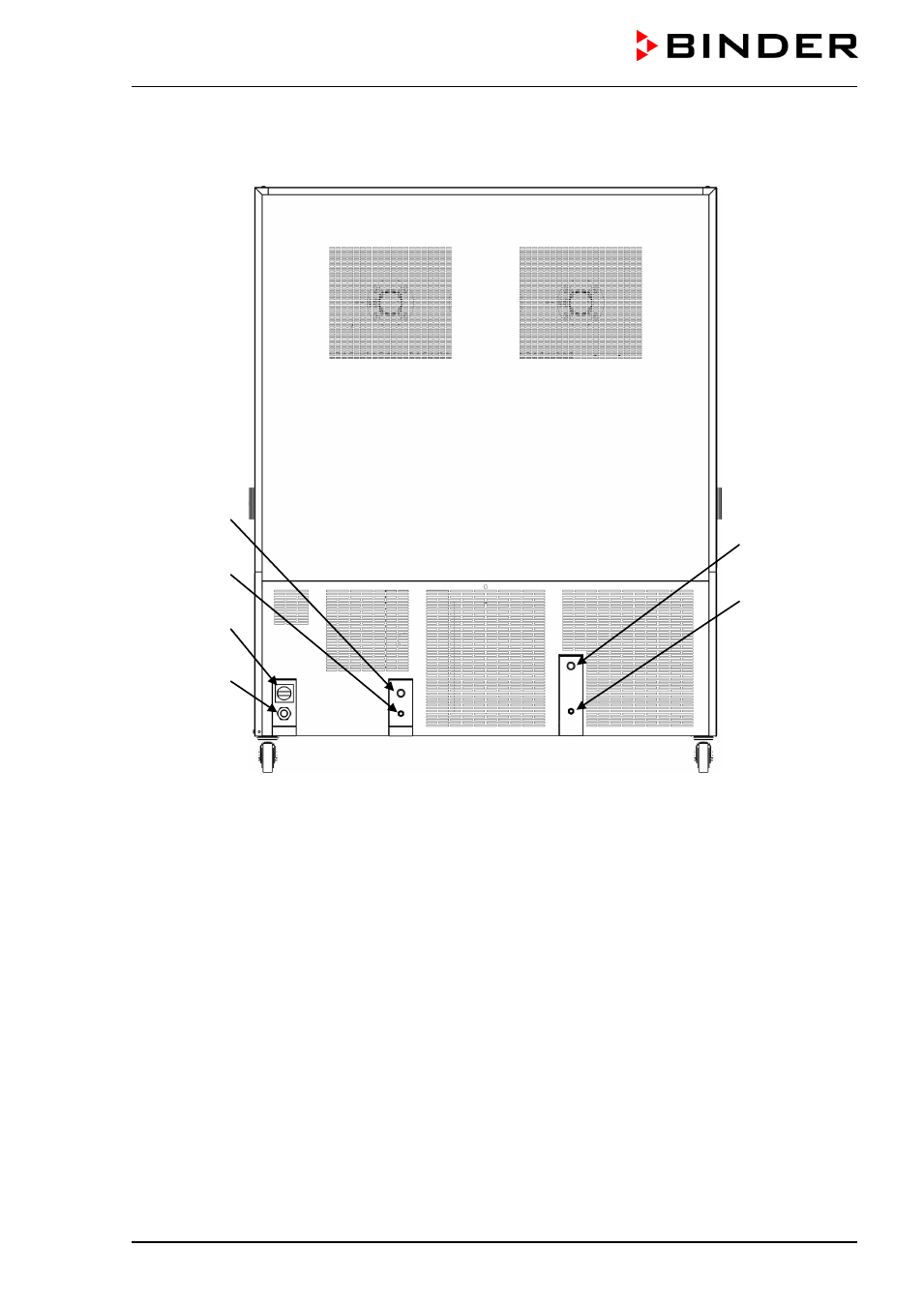

Abbildung 8: Rückansicht MKF / MKFT mit Wasseranschlüssen und Option Wasserkühlung
(16) Netzkabel
(17) Abwasser-Anschluss „OUT“ mit Schlaucholive für Schlauch ½“
(18) Frischwasser-Anschluss „IN“ mit Gewinde ¾’’ für Schlauch ½“, mit Überwurfmutter
(20) Rückseitiger Netzschalter
(21) Anschluss „OUT“ für Kühlwasser-Ablauf mit Gewinde ¾’’ für Schlauch ½“, mit Überwurfmutter
(Option Wasserkühlung)
(22) Anschluss „IN“ für Kühlwasser-Zulauf mit Gewinde ¾’’ für Schlauch ½“, mit Überwurfmutter (Option
Wasserkühlung)
