MKF+ MKFT (E3.2) 08/2014 Seite 52/111

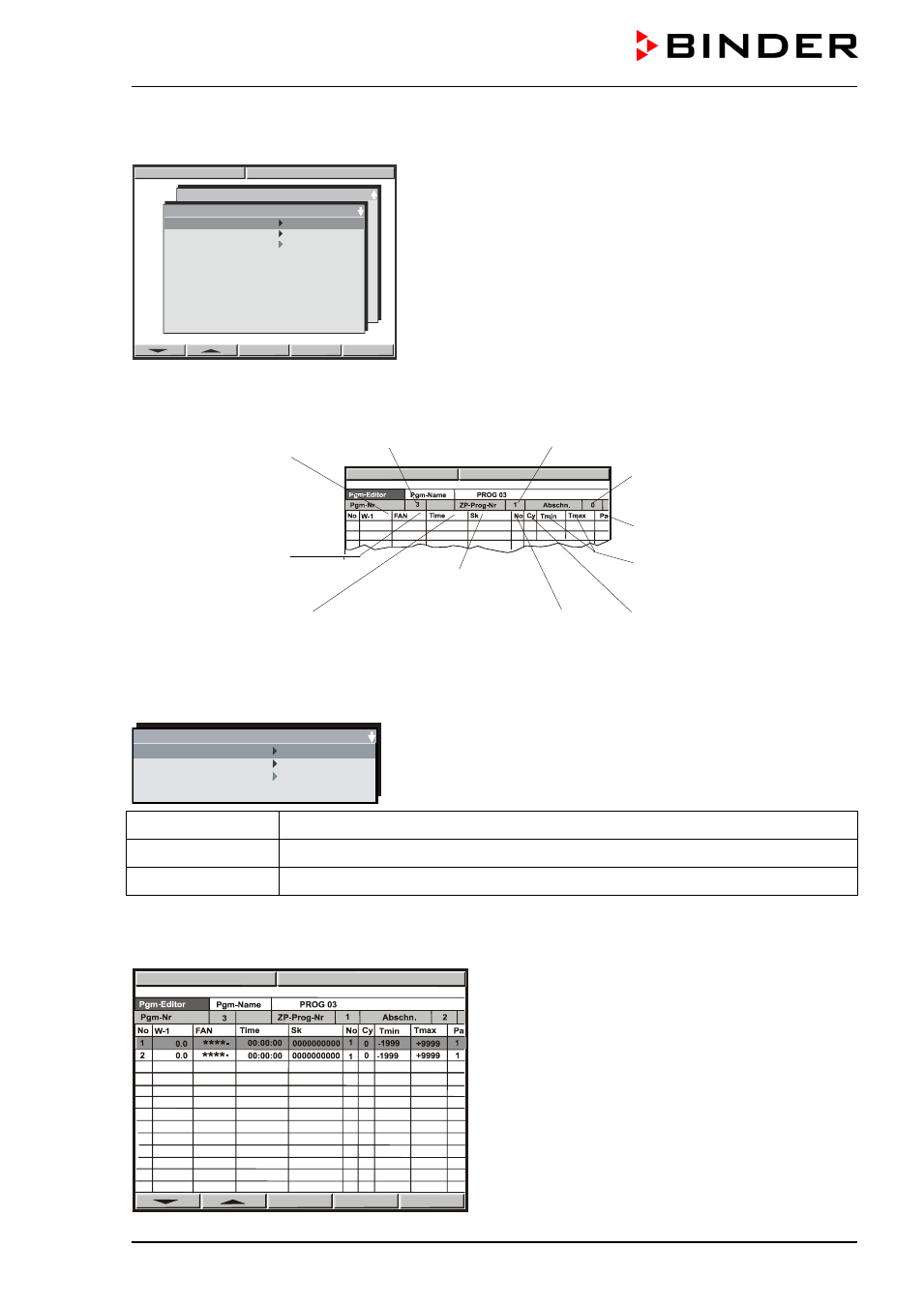

9.2 Eingabe der Temperaturwerte und der Schaltzustände der Steuerkontakte
08:43:57 15.12.13
PGM-Auswahl
Prog 1 PROG 01
Prog 2 PROG 02
Prog 3 PROG 03
Prog 4 PROG 04
Prog 5 PROG 05
Prog 6 PROG 06
Prog 7 PROG 07
Prog 8 PROG 08
Prog 9 PROG 09
Prog 10 PROG 10
Prog 11 PROG 11
Prog 1 PROG 01
ZP- Program 2
ZP- Program 3
ZP- Program 1
Auswahl von „ ZP-Programm 1“, Bestätigung mit ENTER.
Eine zunächst leere Programmtabelle zur Eingabe des Temperaturprogramms erscheint.
Temperatur zu Beginn des
Programmabschnitts
Lüfterdrehzahl in %
(ohne Funktion)
Programm-Nr. Unterprogramm ZP-Prog-Nr. 1
Gesamtzahl der Programm-
abschnitte
Parametersatz (voreingestellt)
Temperaturgrenzen (Maximal-
bzw. Minimaltemperatur)
Steuerkontakte
(1=Betauungsschutz)
Dauer des Programm-
abschnitts
Nummer des Startabschnitts bei
Wiederholungsschleifen
Zahl der Wiederholungen bei
Wiederholungsschleifen
In diese Tabelle können die Programmabschnitte eingetragen werden.
Drücken Sie die Taste PGM. Ein Abfragebildschirm zur Eingabe bzw. Entfernung von Programmabschnit-
ten erscheint.
ZP-Abschnitt Abs. Nr. 5
einfügen
löschen
neu
In dieser Ansicht lassen sich neue Programmzeilen einfügen
oder löschen:
neu Zeilen werden in der Tabelle unten angefügt
einfügen Weitere Zeilen werden oberhalb der jeweils markierten Zeile eingefügt
löschen Einzelne, zuvor markierte Programmzeilen werden gelöscht.
Sie können eine beliebige Anzahl von Zeilen, d.h. von Programmabschnitten, erstellen und diesen an-
schließend Werte zuweisen. Es ist jederzeit möglich, weitere Zeilen nachträglich einzufügen oder zu ent-
fernen.
Um Werte in eine Zeile eintragen zu können, muss
die betreffende Zeile markiert werden.
Nach Drücken der ENTER-Taste erscheint der
Pro-
grammeditor.
PGM
08:43:55 15.02.02
PGM
08:43:55 15.12.13
08:43:55 15.12.13
