MKF+ MKFT (E3.2) 08/2014 Seite 46/111

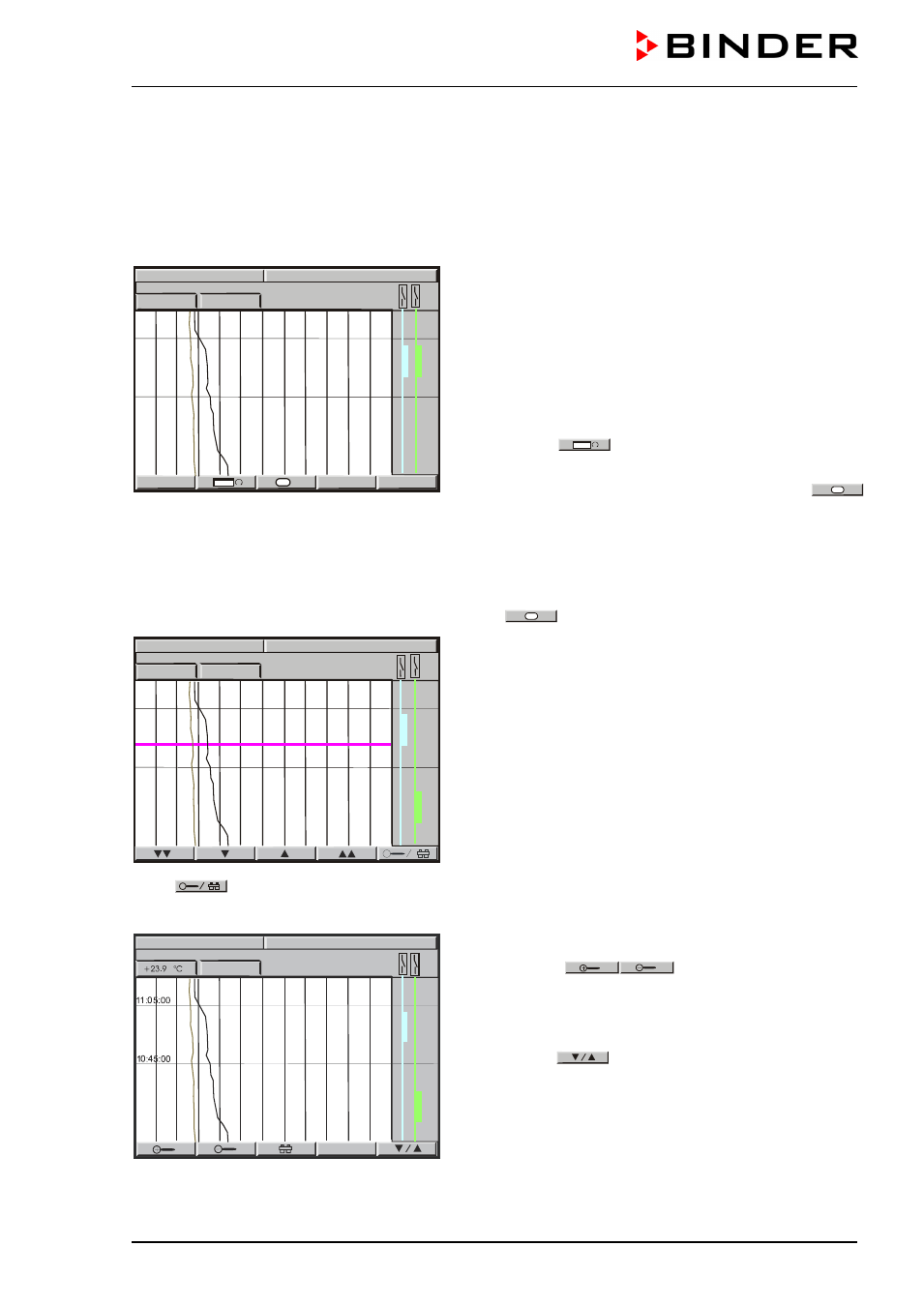

7. Grafische Darstellung des Messwert-Verlaufs (Linienschreiber-
funktion)
In dieser einem Linienschreiber nachempfundenen Darstellung lassen sich im Zeitraum der Aufzeichnung
für beliebige Zeitpunkte die zugehörigen Messdaten abrufen.
Normalanzeige Linienschreiberfunktion:
Links oben Anzeige des aktuellen Datums und der Uhr-
zeit.
Darunter Anzeige und grafische Darstellung der aktuellen
Werte von Temperatur [ °C] und Feuchte [% r.F.]
Skalierung:
MKF: Temperatur: -50 °C bis +200 °C
MKFT: Temperatur: -100 °C bis +200 °C
Feuchte: 0% r.F. bis 100 %r.F.
Mit der Taste
lassen sich verschiedene Varianten
der Darstellung wählen.
Je nach voreingestellter Auswahl wird die Taste
H
evt. erst jetzt sichtbar.
Das Ansprechen des Über- oder Untertemperaturschutzes (Option, Kap. 12.3) wird am rechten Rand des
Displays als blaue verstärkte Linie dargestellt.
Ein aktiver Betauungsschutz wird am rechten Rand des Displays als grüne verstärkte Linie dargestellt.
Historiendarstellung mit Cursor:
Taste
H
= History drücken. Es erscheint eine rosa-
farbene Linie, die als Cursor den Auswahlzeitpunkt dar-
stellt. Sie können damit die gespeicherten Messwerte
eines bestimmten Zeitpunktes abrufen.
Links oben Anzeige des Datums und der Uhrzeit der Cur-
sorposition.
Darunter Anzeige und grafische Darstellung der diesem
Zeitpunkt zugeordneten Messwerte von Temperatur und
Feuchte.
Mit den Pfeiltasten lässt sich die Cursorlinie scrollen.
Einzelpfeile: Feinjustierung.
Doppelpfeile: Bildschirmweise blättern.
Taste . drücken: Zoom-Darstellung:
Historiendarstellung-Zoom:
Lupen-Tasten
: Zoom vor und zurück
(Verkürzung oder Verlängerung des dargestellten Zeit-
raums).
Auswahltaste
: zurück zur vorherigen Ansicht.
11:32:37 15.12.13
+22.6 % rH
11:32:20 15.12.13
10:45:00
+23.9 °C +22.6 % rH
11:05:00
11:32:14 15.12.13
10:45:00
+23.9 °C
CONFI VIEW-> H
+22.6 % rH
11:05:00
