2.2.3
Inbetriebnahmesoftware
2.2.3.1
Bildschirmseite PROFIBUS

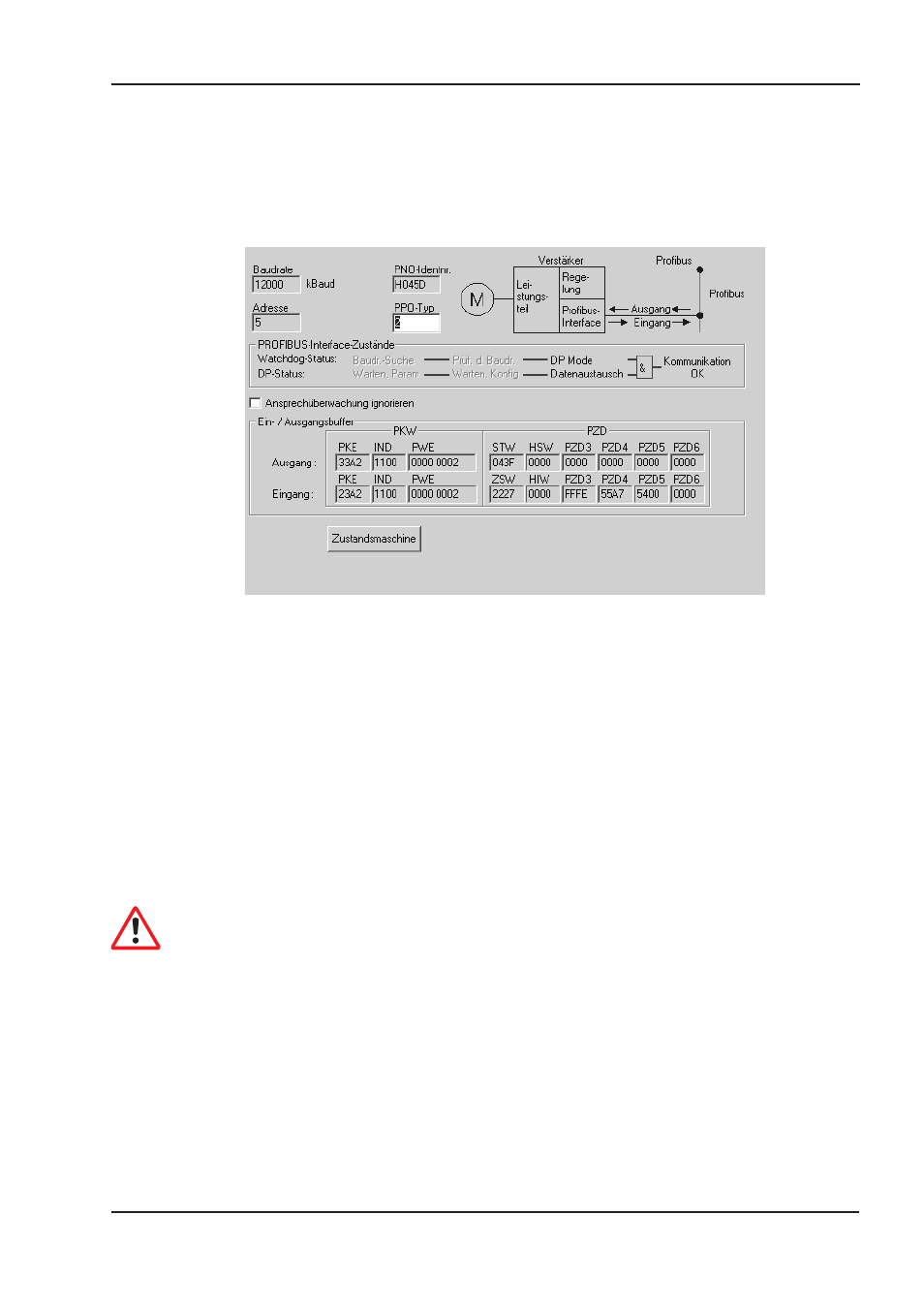

Diese Bildschirmseite erscheint nur, wenn die PROFIBUS Hardware im Servoverstärker eingebaut
ist. Hier werden PROFIBUS-spezifische Parameter, der Busstatus und die Datenworte in Sende-
und Empfangsrichtung, gesehen vom Bus-Master, angezeigt.
Diese Seite ist hilfreich bei der Fehlersuche und Inbetriebnahme der Bus-Kommunikation.
Baudrate:
Hier wird die vom PROFIBUS-Master vorgegebene Baudrate angezeigt.
PNO Identnr.:
Die PNO-Identifikation ist die Nummer, die der AX2000/2500 in der Liste
der Ident-Nummern der PROFIBUS-Nutzerorganisation hat.
Adresse:
Stationsadresse des Verstärkers (Einstellung siehe S. 8)
PPO Typ:
AX2000/2500 unterstützt nur den PPO-Typ 2 des PROFIDRIVE-Profils.
PROFIBUS-Interface Zustände:
Zeigt den aktuellen Status der Buskommunikation. Erst wenn die Meldung
“Kommunikation OK” in schwarz erscheint (nicht grau), können Daten über
den PROFIBUS übertragen werden.
Eingang:
das letzte vom Master empfangene Bus-Objekt
Ausgang:
das letzte vom Master gesendete Bus-Objekt
Die Daten für Eingang/Ausgang werden nur übertragen, wenn bei der Hardware-
Konfiguration im Master die Ansprechüberwachung für den AX2000/2500 aktiviert wurde
