2.2.3.2 Bildschirmseite PROFIBUS Zustandsmaschine

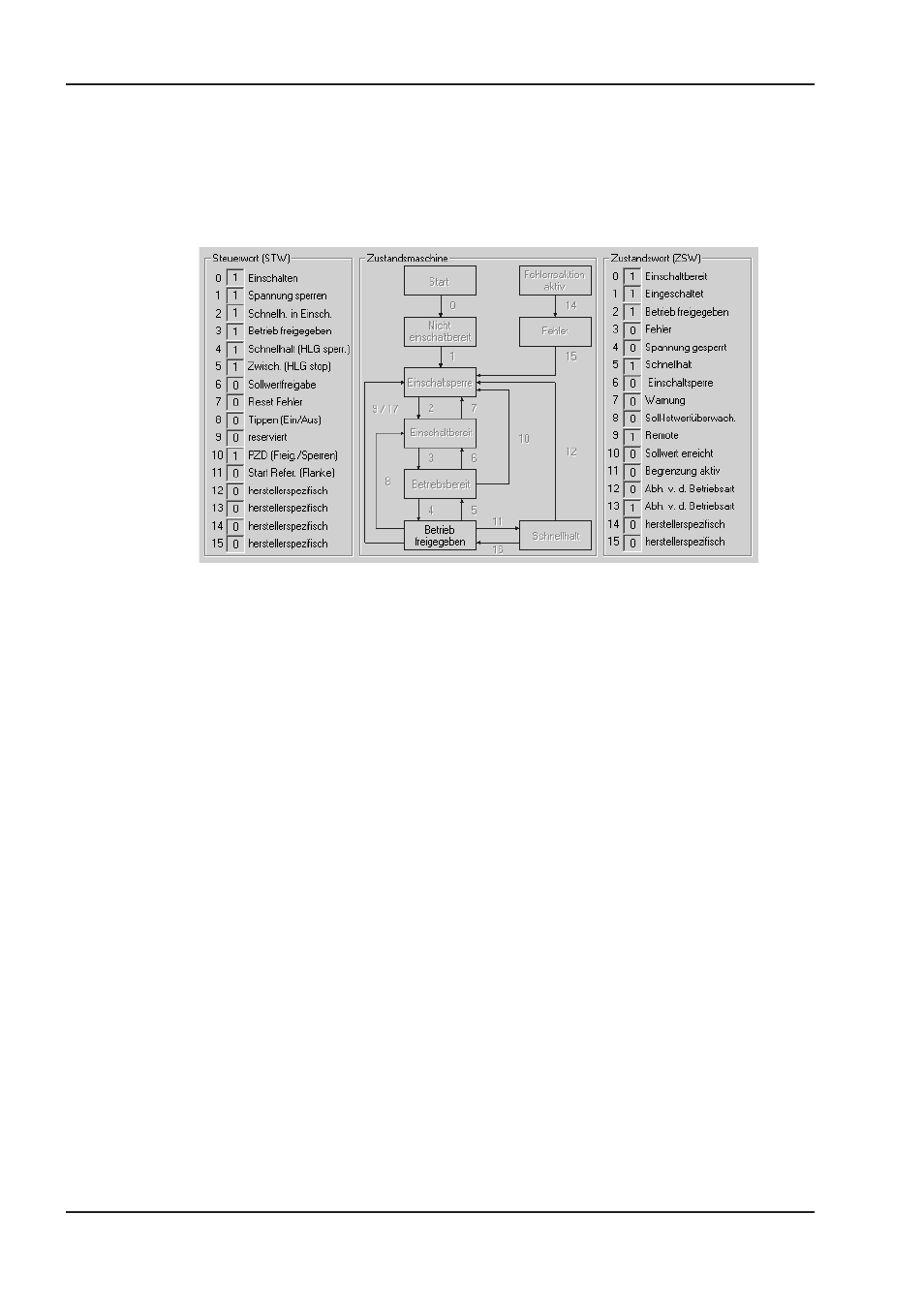

Auf dieser Bildschirmseite werden die Bit-Zustände des Steuerwortes (STW) und des Zustandswor-
tes (ZSW) angezeigt. Der sich aus dem Zustandswort ergebende Gerätezustand wird in der
Zustandsmaschine visualisiert. Der aktuelle Zustand wird schwarz dargestellt, alle anderen
Zustände grau. Zusätzlich wird der vorherige Zustand durch Hervorhebung der Nummer des ent-
sprechenden Pfeils visualisiert.
