[05#] 5. Servicezug. Zugriffsregeln auf Service definieren
[06#] 6. Zugangszeit Zugriffszeit auf Service definieren
[07#] 7. ETHM-1
DloadX
Verbindungsherstellung mit dem Programm D LOAD X per Ethernet
6.12.5 Eingabe von Ziffern
Zustand der Dioden
Ziffern und
Zeichen
0
– LED erloschen
1
– LED aufgeleuchtet
2
3
4
5
6
7
8
9
A
B
C
D
E
F

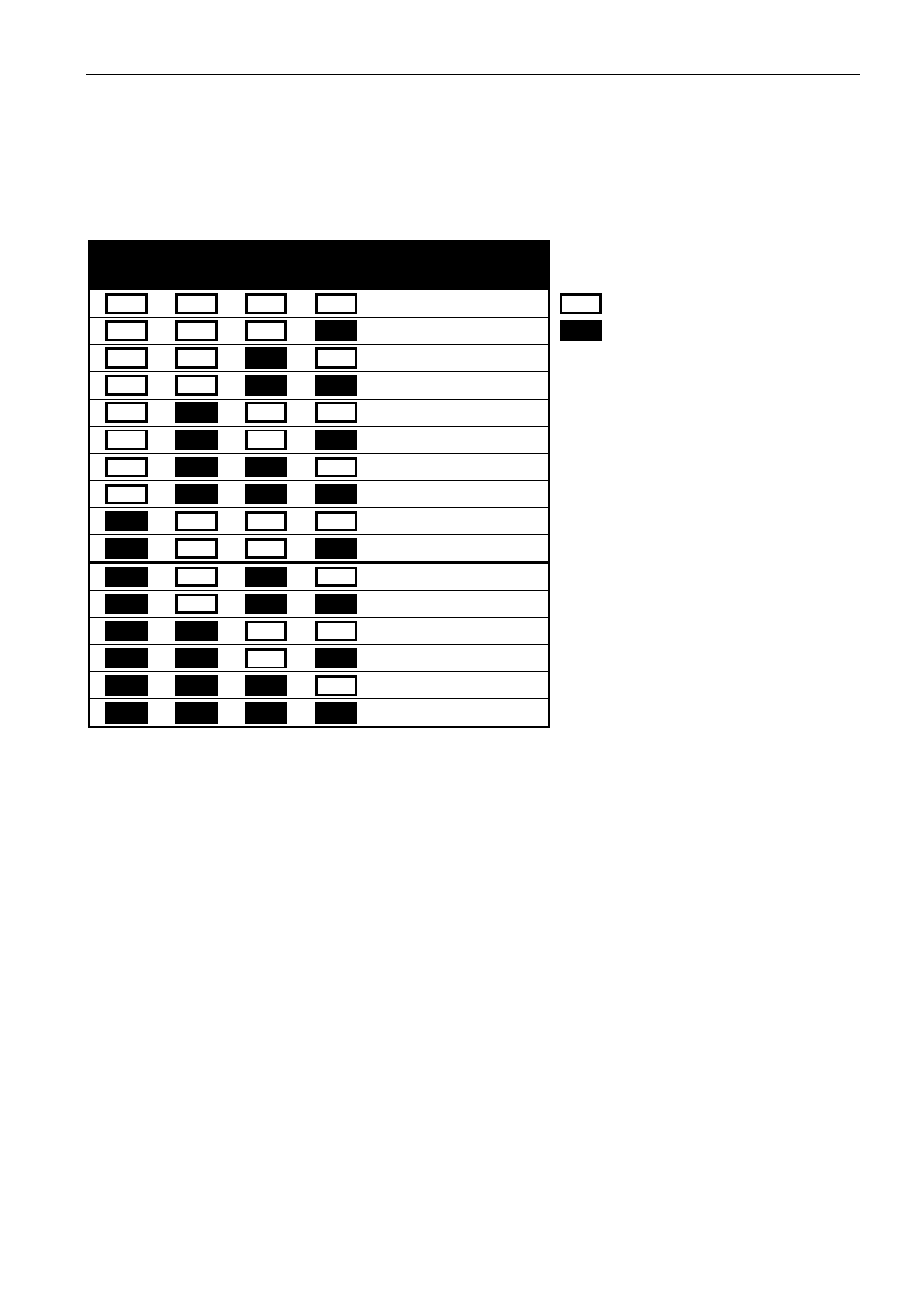

Tabelle 1. Präsentationsweise von Ziffern und Zeichen im Binärformat an den LEDs.
Die Ziffern werden mit den Zifferntasten eingegeben. Im LCD-Bedienteil werden die Ziffern
auf dem Display präsentiert. Im LED-Bedienteil werden die Ziffern im Binärformat mittels
LEDs präsentiert, jedoch maximal 6 Ziffern können präsentiert werden (weitere Ziffern
werden nicht angezeigt). Die LEDs 1-12 präsentieren die ersten 3 Ziffern (LEDs 1-4 – erste
Ziffer, LEDs 5-8 – zweite Ziffer, LEDs 9-12 – dritte Ziffer), und die LEDs 16-27 präsentieren
weitere 3 Ziffern (LEDs 16-19 – vierte Ziffer, LEDs 20-23 – fünfte Ziffer, LEDs 24-27 –
sechste Ziffer) wie in der Tabelle 1.
