22 Bedienungsanleitung SATEL

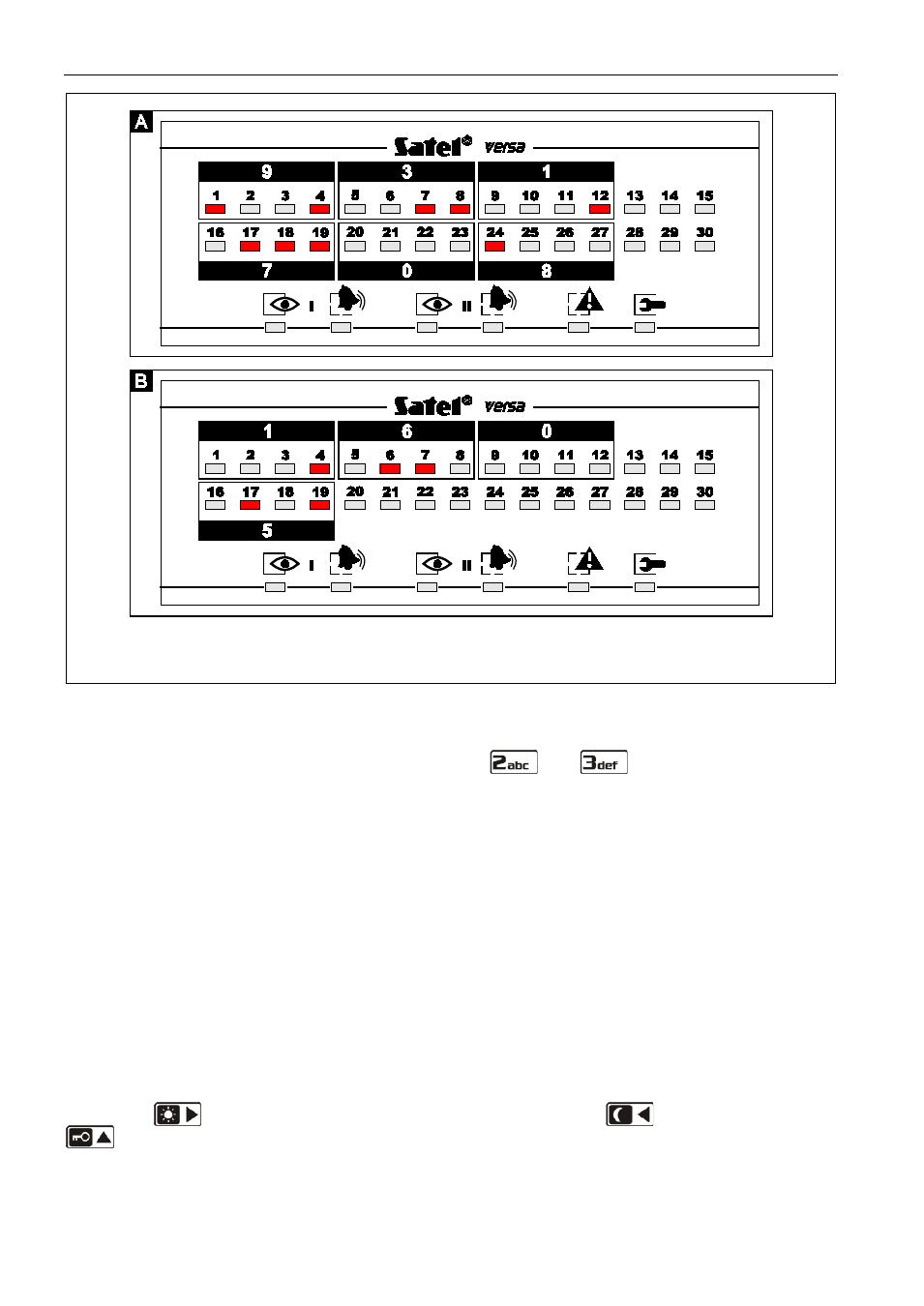

Abb. 4. Beispiele der Präsentation von Dezimalwerten mittels LEDs im LED-Bedienteil.
Im Beispiel A wird der Wert 931708, und im Beispiel B – der Wert 1605 präsentiert.
6.12.6 Eingabe von Hexadezimalwerten
Die Ziffern von 0 bis 9 werden durch Drücken entsprechender Zifferntasten eingegeben, und
die Buchstaben von A bis F sind unter den Tasten
und zugänglich. Drücken Sie
die Tasten so viele Male, bis der gewünschte Buchstabe erscheint. Im LCD-Bedienteil
werden alle Zeichen auf dem Display präsentiert. Im LED-Bedienteil werden die Zeichen im
Binärformat mittels LEDs präsentiert, jedoch maximal 6 Ziffern können präsentiert werden
(weitere Ziffern werden nicht angezeigt). Die LEDs 1-12 präsentieren die ersten 3 Ziffern
(LEDs 1-4 – erste Ziffer, LEDs 5-8 – zweite Ziffer, LEDs 9-12 – dritte Ziffer), und die LEDs
16-27 präsentieren weitere 3 Ziffern (LEDs 16-19 – vierte Ziffer, LEDs 20-23 – fünfte Ziffer,
LEDs 24-27 – sechste Ziffer) wie in der Tabelle 1.
6.12.7 Eingabe von Namen
Die Eingabe von Namen ist nur im LCD-Bedienteil möglich. Drücken Sie die einzelnen
Tasten so viele Male, bis das gewünschte Zeichen erscheint. Die zugänglichen Zeichen
werden in der Tabelle 2 präsentiert. Durch längeres Drücken einer Taste wird die dieser
Taste zugewiesene Ziffer eingegeben.
In der oberen Zeile des Displays rechts wird die Schriftgröße angezeigt: [Abc], [ABC] oder
[abc] (es wird ein paar Sekunden lang nach Drücken einer beliebigen Taste angezeigt).
Die Taste bewegt den Cursor nach rechts, und die Taste nach links. Die Taste
löscht das Zeichen auf der linken Seite des Cursors.
