112 smart.Turn Units
2.6 Units – V
o
rbohr
e
n C-A
c
hse

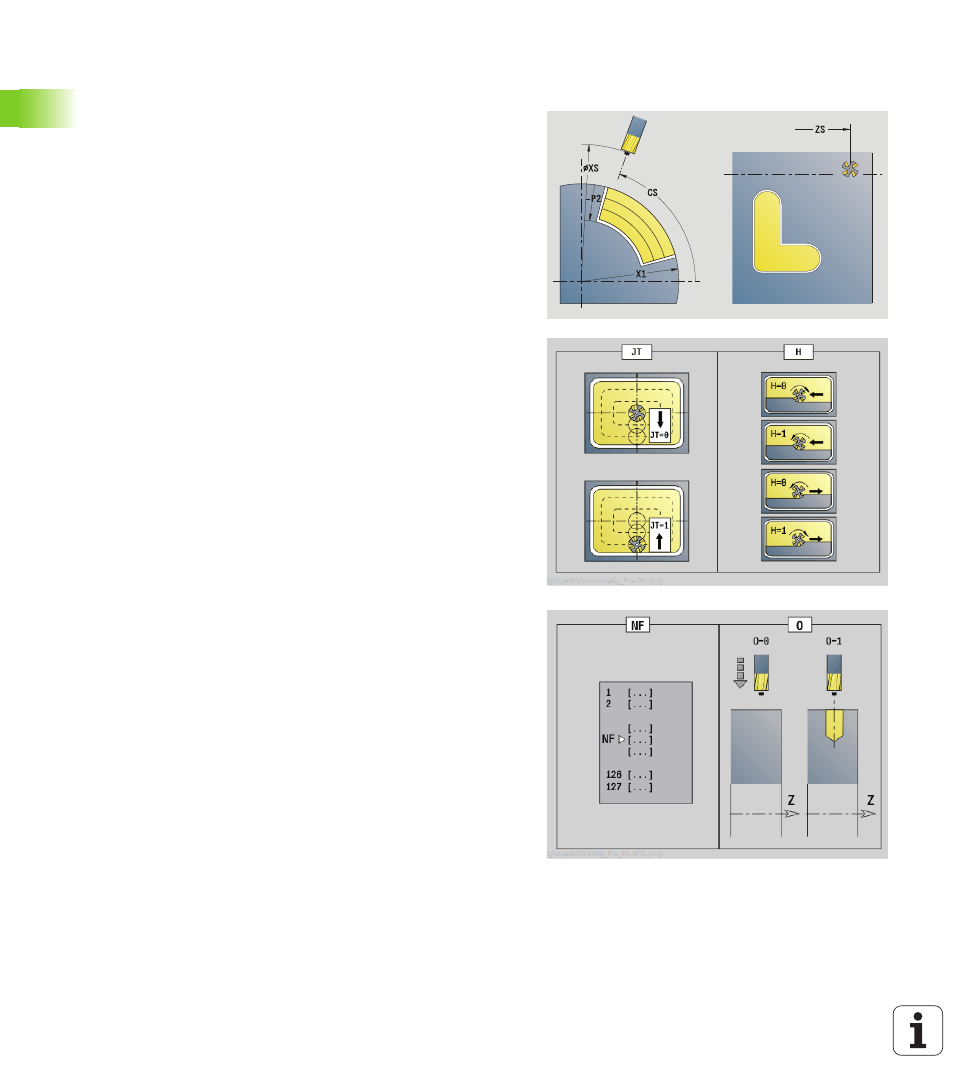

Unit „Vorbohren Taschenfräsen ICP
Mantelfläche“
Die Unit ermittelt die Vorbohrposition und erstellt die Bohrung. Der
anschließende Fräszyklus erhält die Vorbohrposition über die in NF
abgelegte Referenz. Besteht die Tasche aus mehreren Abschnitten,
erstellt die Unit eine Bohrung für jeden Abschnitt.
Unitname: DRILL_MAN_845_C / Zyklen: G845 A1 (siehe Seite 355);
G71 (siehe Seite 311)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Bohren
 beeinflusste Parameter: F, S
Formular Kontur
FK
siehe Seite 58
NS Startsatznummer Kontur
NE Endsatznummer Kontur
X1 Fräsoberkante (Durchmessermaß)
P2 Konturtiefe
Formular Zyklus
JT
Ablaufrichtung
 0: von innen nach außen
 1: von außen nach innen
H Fräslaufrichtung
 0: Gegenlauf
 1: Gleichlauf
I Aufmaß in Zustellrichtung
K Aufmaß konturparallel
U Überlappungsfaktor (default: 0,5)
WB Fräserdurchmesser
NF Positions-Marke
E Verweilzeit am Bohrungsende (default: 0)
D Rückzug im
 0: Eilgang
 1: Vorschub
V Vorschubreduzierung
 0: ohne Reduzierung
 1: am Ende der Bohrung
 2: am Anfang der Bohrung
 3: am Anfang und Ende der Bohrung
AB An- / Durchbohrlänge (Distanz für Vorschubreduzierung)
RB Rückzugsebene (Durchmessermaß)
Weitere Formulare: siehe Seite 56
