140 smart.Turn Units
2.1
0
Units – F
räsen Mant
elfläc
he
2.10 Units – Fräsen Mantelfläche

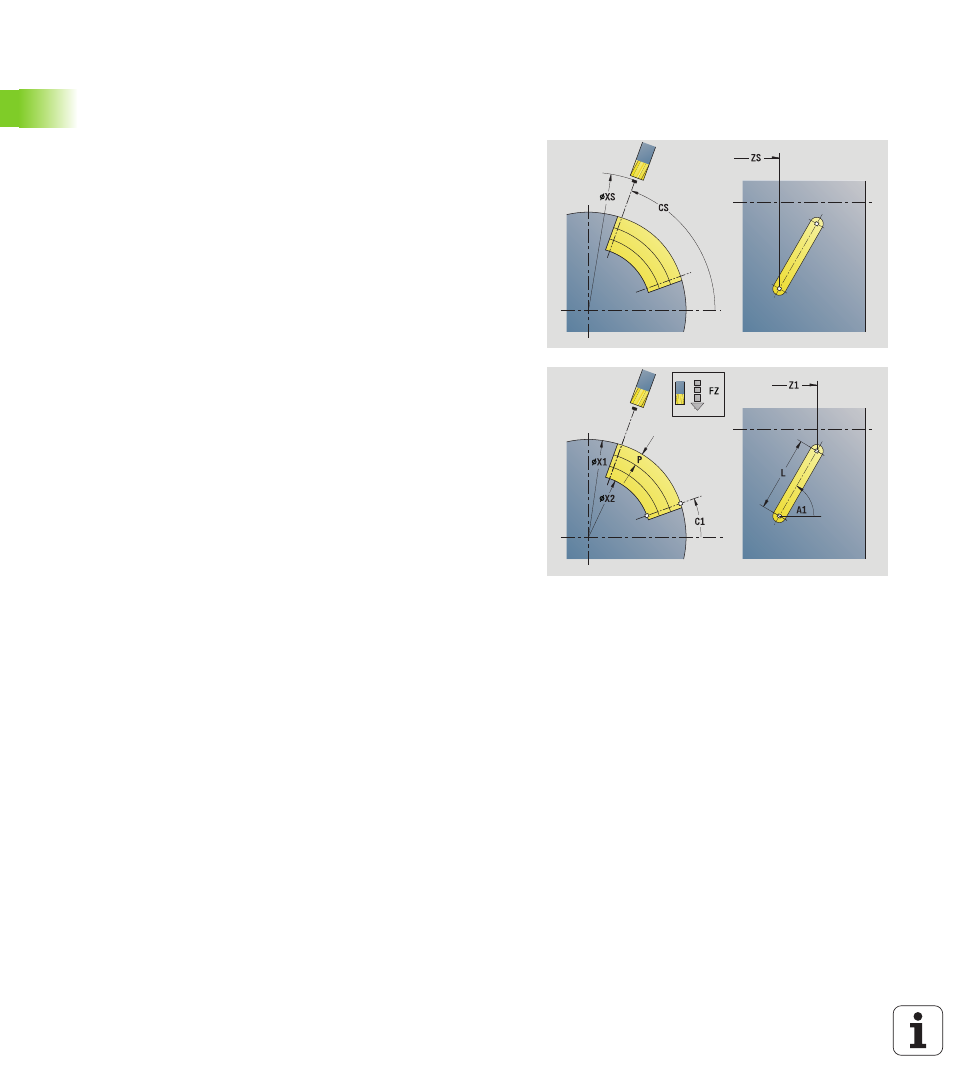

Unit „Nut Mantelfläche“
Die Unit fräst eine Nut auf der Mantelfläche von der Anfahrposition bis
zum Endpunkt. Die Nutbreite entspricht dem Fräserdurchmesser.
Unitname: G792_Nut_MANT_C / Zyklus: G792 (siehe Seite 336)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräsen
 beeinflusste Parameter: F, S, FZ, P
Formular Zyklus
X1
Fräsoberkante (Durchmessermaß)
X2 Fräsgrund (Durchmessermaß)
L Nutlänge
A1 Winkel zur Z-Achse
Z1, C1 Nutzielpunkt polar
P Maximale Zustellung
FZ Zustellvorschub
Weitere Formulare: siehe Seite 56
