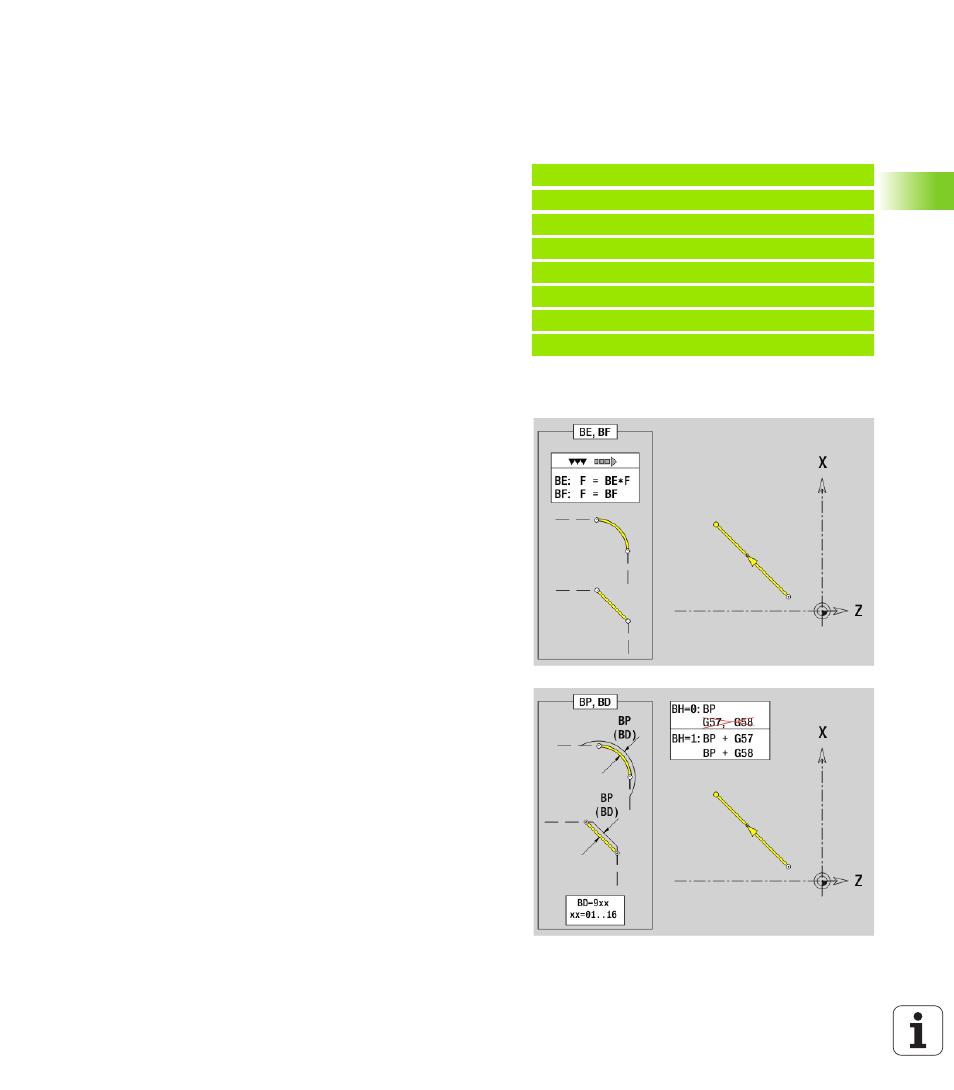

4.3 Grundelemente der Drehkontur
Startpunkt Drehkontur G0–Geo
G0 definiert den Anfangspunkt einer Drehkontur.
Bearbeitungsattribute für Formelemente
Alle Grundelemente der Drehkontur enthalten das Formelement Fase/
Verrundung BR. Für dieses und alle anderen Formelemente (Einstiche,
Freistiche) können Sie Bearbeitungsattribute definieren.
Beispiel: G0-Geo
. . .
FERTIGTEIL
N2 G0 X30 Z0 [Startpunkt Kontur]
N3 G1 X50 BR-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parameter
X
Anfangspunkt Kontur (Durchmessermaß)
Z Anfangspunkt Kontur
Parameter
BE
Sondervorschubfaktor für Fase/Verrundung beim Schlichtzyklus
(default: 1)
Sondervorschub = aktiver Vorschub * BE
BF Sondervorschub für Fase/Verrundung beim Schlichtzyklus
(default: kein Sondervorschub)
BD Additive Korrekturnummer für Fase/Verrundung (901-916)
BP Äquidistantes Aufmaß (im konstanten Abstand) für Fase/
Verrundung
BH Aufmaßart für Fase/Verrundung
 0: absolutes Aufmaß
 1: additives Aufmaß
