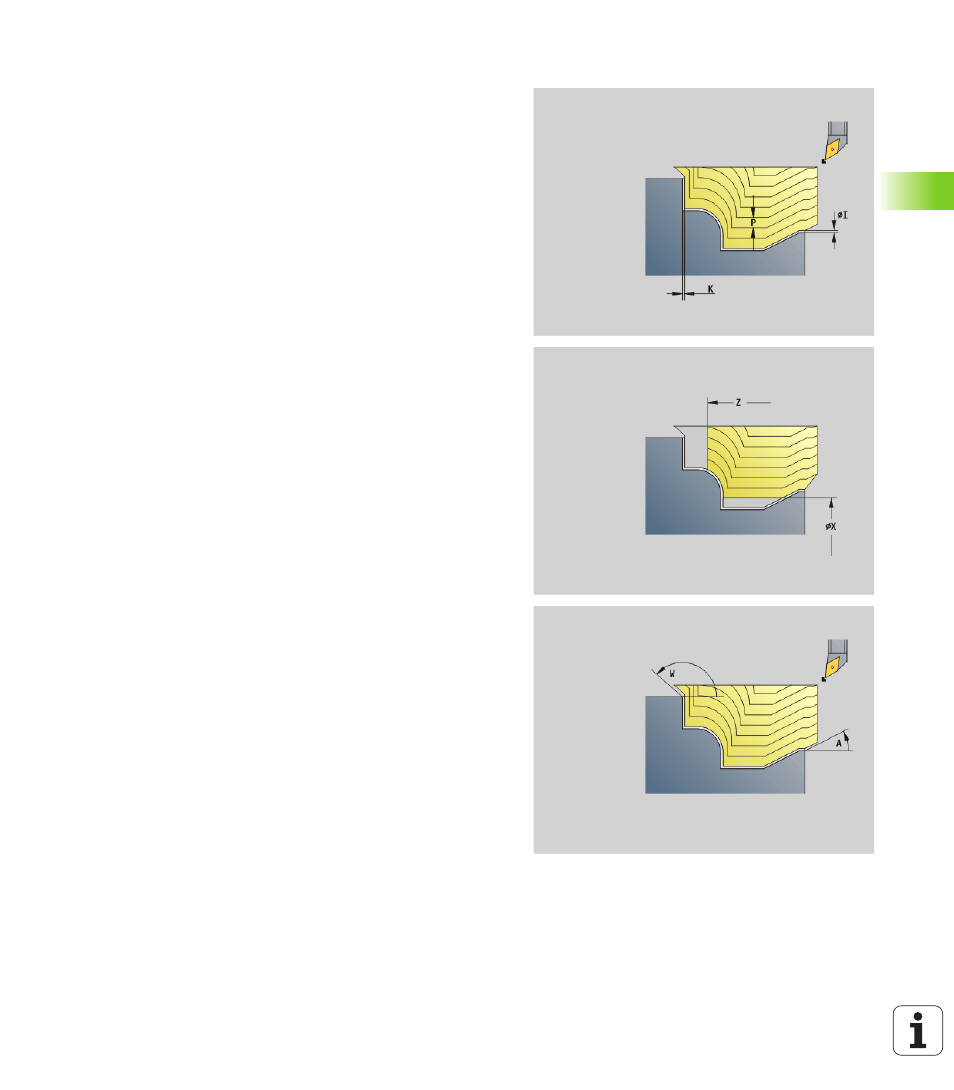

Konturparallel-Schruppen G830
G830 zerspant den in „ID“ bzw. durch „NS, NE“ beschriebenen
Konturbereich konturparallel (siehe „Mit konturbezogenen Zyklen
arbeiten” auf Seite 258). Die zu bearbeitende Kontur darf mehrere
Täler enthalten. Gegebenenfalls wird die Zerspanungsfläche in
mehrere Bereiche unterteilt.
Parameter
ID
Hilfskontur - Identnummer der zu bearbeitenden Kontur
NS Anfang-Satznummer (Beginn des Konturabschnitts)
NE Ende-Satznummer (Ende des Konturabschnitts)
 NE nicht programmiert: Das Konturelement NS wird in
Konturdefinitionsrichtung bearbeitet.
 NS=NE programmiert: Das Konturelement NS wird
entgegen Konturdefinitionsrichtung bearbeitet.
P Maximale Zustellung
I Aufmaß in X-Richtung (Durchmessermaß) – (default: 0)
K Aufmaß in Z-Richtung (default: 0)
X Schnittbegrenzung in X-Richtung (Durchmessermaß) –
(default: keine Schnittbegrenzung)
Z Schnittbegrenzung in Z-Richtung (default: keine
Schnittbegrenzung)
A Anfahrwinkel (Bezug: Z-Achse) – (default: 0°/180°; parallel zur
Z-Achse, bzw. bei Planwerkzeugen parallel zur X-Achse)
W Abfahrwinkel (Bezug: Z-Achse) – (default: 90°/270°;
rechtwinklig zur Z-Achse, bzw. bei Planwerkzeugen
rechtwinklig zur X-Achse)
Q Freifahrart bei Zyklusende (default: 0)
 0: zurück zum Startpunkt (erst X- dann Z-Richtung)
 1: positioniert vor der fertigen Kontur
 2: hebt ab auf Sicherheitsabstand und stoppt
