Unit „Gravieren Mantelfläche“

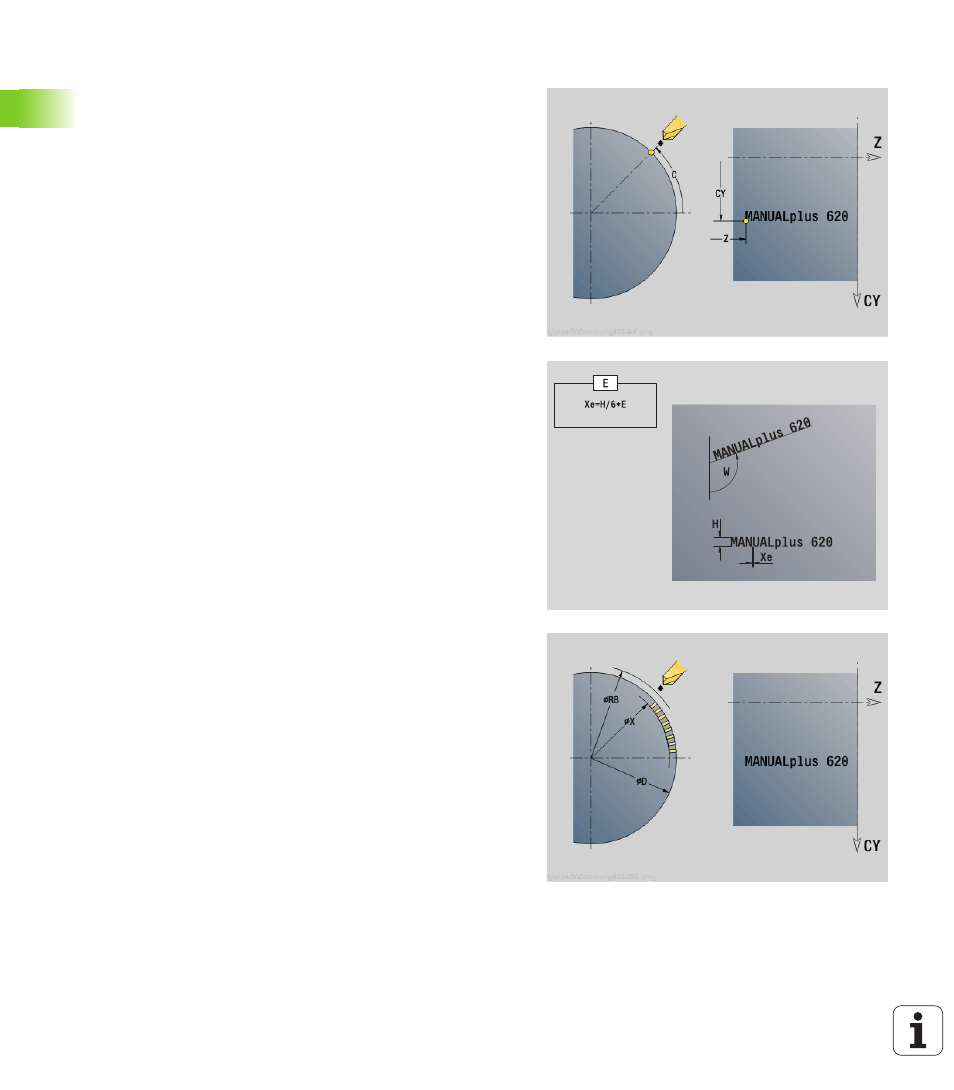

Die Unit graviert Zeichenfolgen in linearer Anordnung auf der
Mantelfläche. Umlaute oder Sonderzeichen, die Sie im smart.Turn-
Editor nicht eingeben können, definieren Sie Zeichen für Zeichen in NF.
Wenn Sie „direkt weiterschreiben“ (Q=1) programmieren, werden
der Werkzeugwechsel und die Vorpositionierung unterdrückt. Es
gelten die technologischen Werte des vorhergehenden Gravierzyklus.
Unitname: G802_GRA_MANT_C / Zyklus: G802 (siehe Seite 365)
Zeichentabelle: siehe Seite 362
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gravieren
 beeinflusste Parameter: F, S
Formular Position
Z
Anfangspunkt
C Anfangswinkel
CY Anfangspunkt
X Endpunkt (Durchmessermaß). X-Position, auf die zum
Fräsen zugestellt wird.
RB Rückzugsebene
Formular Zyklus
TXT
Text, der graviert werden soll
NF Zeichen-Nummer (Zeichen, das graviert werden soll)
H Schrifthöhe
E Abstandsfaktor (Berechnung: siehe Bild)
W Neigungswinkel
FZ Eintauchvorschubfaktor (Einatuchvorschub = aktueller
Vorschub * FZ)
D Bezugsdurchmesser
Q Direkt weiterschreiben
 0 (Nein): die Gravur erfolgt ab dem Anfangspunkt
 1 (Ja): ab der Werkzeugposition gravieren
Weitere Formulare: siehe Seite 56
