3.1 Units – Bohr
en Y
-A
c
hse
Unit „ICP Gewindebohren Y-Achse“

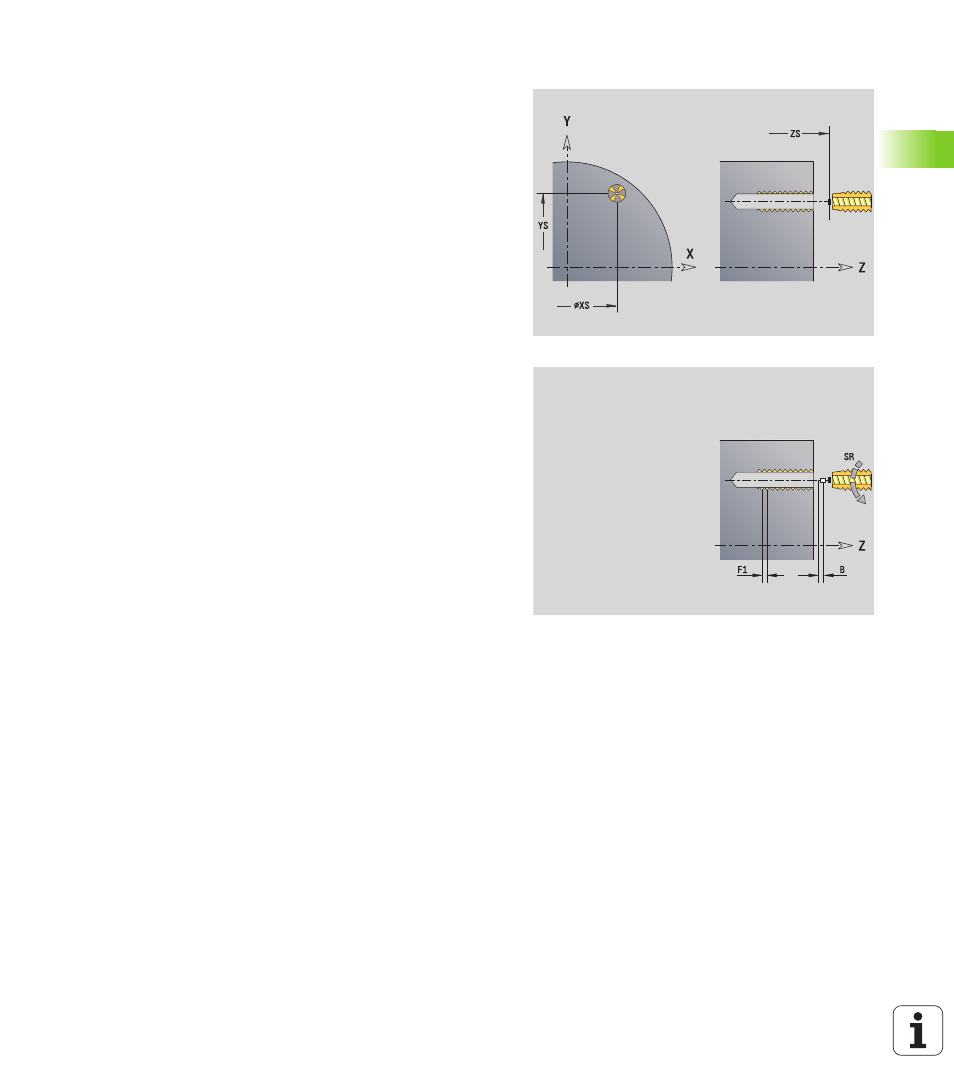

Die Unit bearbeitet eine einzelne Gewindebohrung oder ein
Bohrmuster auf der XY- oder YZ-Ebene. Die Positionen der
Gewindebohrungen sowie weitere Details spezifizieren Sie mit ICP.
Unitname: G73_ICP_Y / Zyklus: G73 (siehe Seite 314)
Ausziehlänge L: Verwenden Sie diesen Parameter bei Spannzangen
mit Längenausgleich. Der Zyklus berechnet auf Basis der
Gewindetiefe, der programmierten Steigung und der „Ausziehlänge“
eine neue Nenn-Steigung. Die Nenn-Steigung ist etwas kleiner als die
Steigung des Gewindebohrers. Bei der Erstellung des Gewindes wird
der Bohrer um die „Ausziehlänge“ aus dem Spannfutter
herausgezogen. Mit diesem Verfahren erreichen Sie bessere
Standzeiten bei Gewindebohrern.
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Gewindebohren
 beeinflusste Parameter: S
Parameter Formular Muster
FK
siehe Seite 58
NS Startsatznummer Kontur
Parameter Formular Zyklus
F1
Gewindesteigung
B Anlauflänge
L Ausziehlänge bei Verwendung von Spannzangen mit
Längenausgleich (default: 0)
SR Rückzugsdrehzahl (default: Drehzahl des Gewindebohrens)
RB Rückzugsebene
Weitere Formulare: siehe Seite 56
