HEIDENHAIN MANUALplus 620, CNC PILOT 640

551

7.

5 Beispiel

Gewinde:

„Form > Gewinde“ wählen

„Basiselement für Gewinde“ selektieren

Dialogbox „Gewinde“: „ISO DIN 13“ auswählen

Softkey „Zurück” drücken: zurück zum Hauptmenü

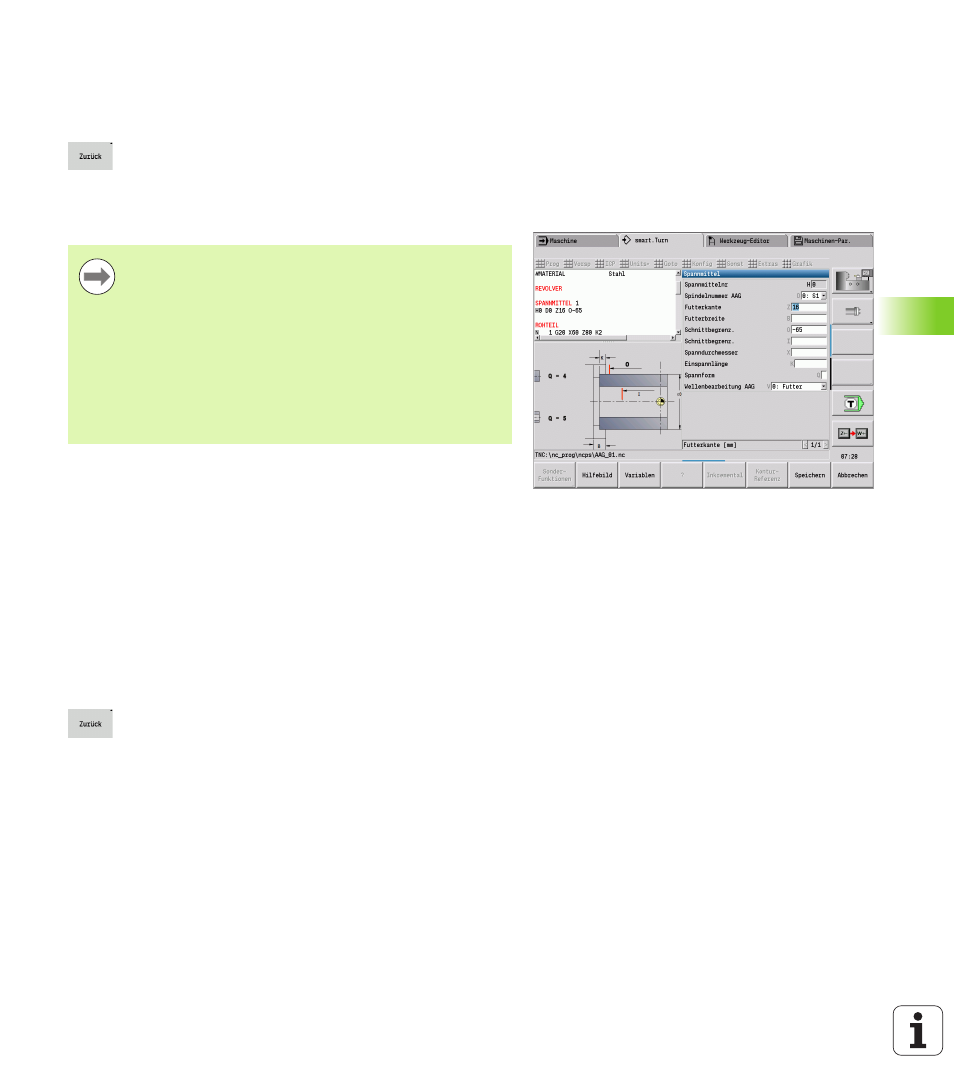

Rüsten, Werkstück spannen

„Vorsp > Spannmittel einfügen“ wählen

Spannmittel beschreiben:

„Spindelnummer AAG” wählen

„Futterkante“ eingeben

„Futterbreite“ eingeben

„Schnittbegrenzung“ (außen und innen) eingeben

„Spanndurchmesser“ eingeben

„Einspannlänge“ eingeben

„Spannform” festlegen

„Wellenbearbeitung AAG” auswählen

TURN PLUS berücksichtigt das Spannmittel und die
Schnittbegrenzung bei der Programmerstellung.

Softkey „Zurück” drücken: zurück zum Hauptmenü

TURN PLUS berechnet für das Werkstück automatisch die
erforderliche Nullpunktverschiebung und aktiviert diese
mit G59. Zur Berechnung der Nullpunktverschiebung
berücksichtigt TURN PLUS folgende Werte:

Werkstücklänge Z (Rohteilbeschreibung)

Aufmaß K (Rohteilbeschreibung)

Futterkante Z (Spannmittelbeschreibung bzw.
Bearbeitungsparameter)

Futterkante B (Spannmittelbeschreibung bzw.
Bearbeitungsparameter)
