HEIDENHAIN MANUALplus 620, CNC PILOT 640 269
4.1
7
K
ont
urbez
o
g
e
ne Dr
ehzyklen
Die Steuerung erkennt anhand der Werkzeugdefinition, ob eine
Außen- oder Innenbearbeitung vorliegt.
Parameter
B
Konturberechnung
 0: automatisch
 1: Werkzeug links (G41)
 2: Werkzeug rechts (G42)

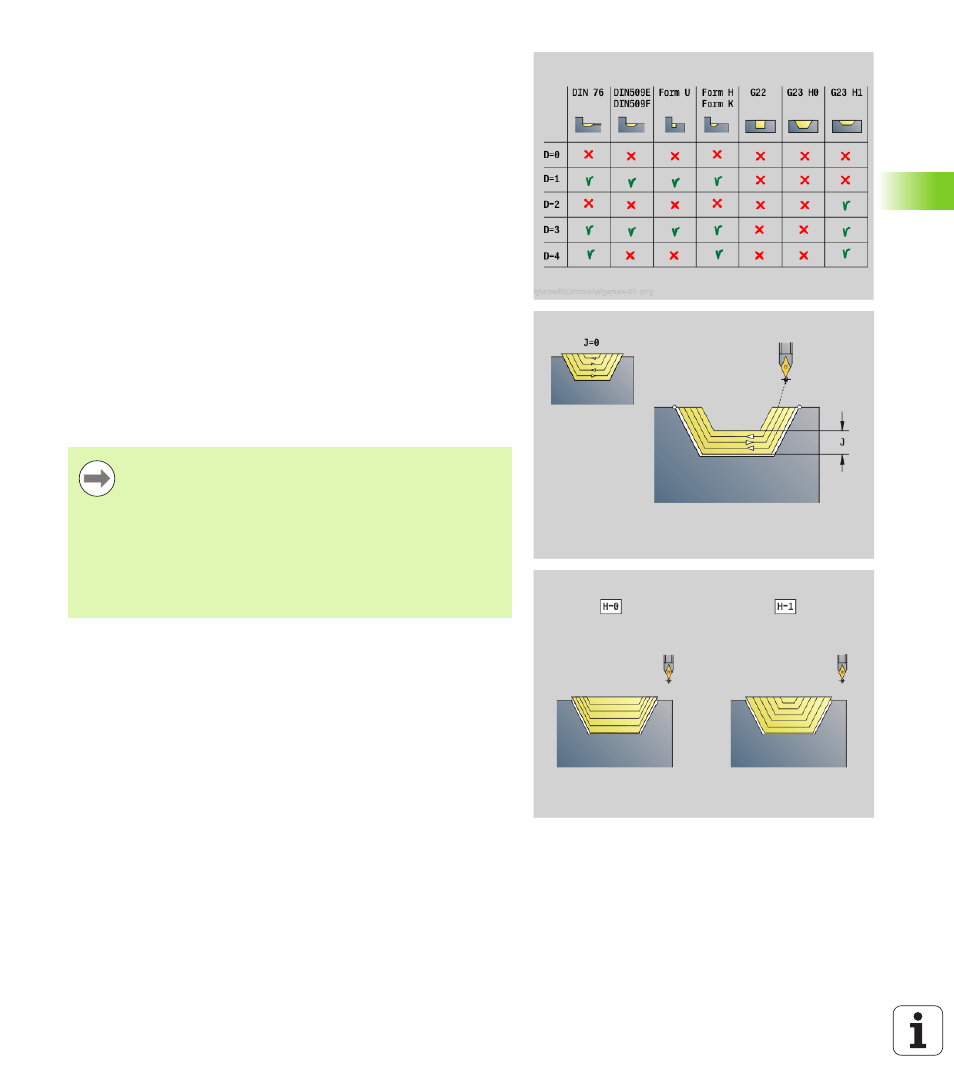

D Elemente ausblenden (siehe Bild)
J aß (Radiusmaß) – nur aktiv, wenn kein Rohteil definiert ist.
H Konturparallel – Art der Schnittlinien:
 0: konstante Spantiefe
 1: äquidistante Schnittlinien
XA, ZA Anfangspunkt Rohteil (nur wirksam, wenn kein Rohteil
programmiert wurde):
 XA, ZA nicht programmiert: Die Rohteilkontur wird aus
Werkzeugposition und ICP-Kontur berechnet.
 XA, ZA programmiert: Definition des Eckpunktes der
Rohteilkontur.
 Die Schneidenradiuskorrektur wird durchgeführt.
 Ein G57-Aufmaß „vergrößert“ die Kontur (auch
Innenkonturen).
 Ein G58-Aufmaß
 >0: „vergrößert“ die Kontur
 <0: wird nicht verrechnet
 G57-/G58-Aufmaße werden nach Zyklusende
gelöscht.
Zyklusablauf
1
Errechnet die Zerspanbereiche und die Schnittaufteilung.
2 Stellt vom Startpunkt aus für den ersten Schnitt unter
Berücksichtigung des Sicherheitsabstandes zu.
3 Führt den Schruppschnitt durch.
4 Stellt für den nächsten Schnitt zu und führt den Schruppschnitt in
entgegengesetzter Richtung durch.
5 Wiederholt 3...4, bis der Zerspanbereich bearbeitet ist.
6 Wiederholt gegebenenfalls 2...5, bis alle Zerspanbereiche
bearbeitet sind.
7 Fährt so wie in „Q“ programmiert frei.
