HEIDENHAIN MANUALplus 620, CNC PILOT 640 141
2.1
0
Units – F
räsen Mant
elfläc
he

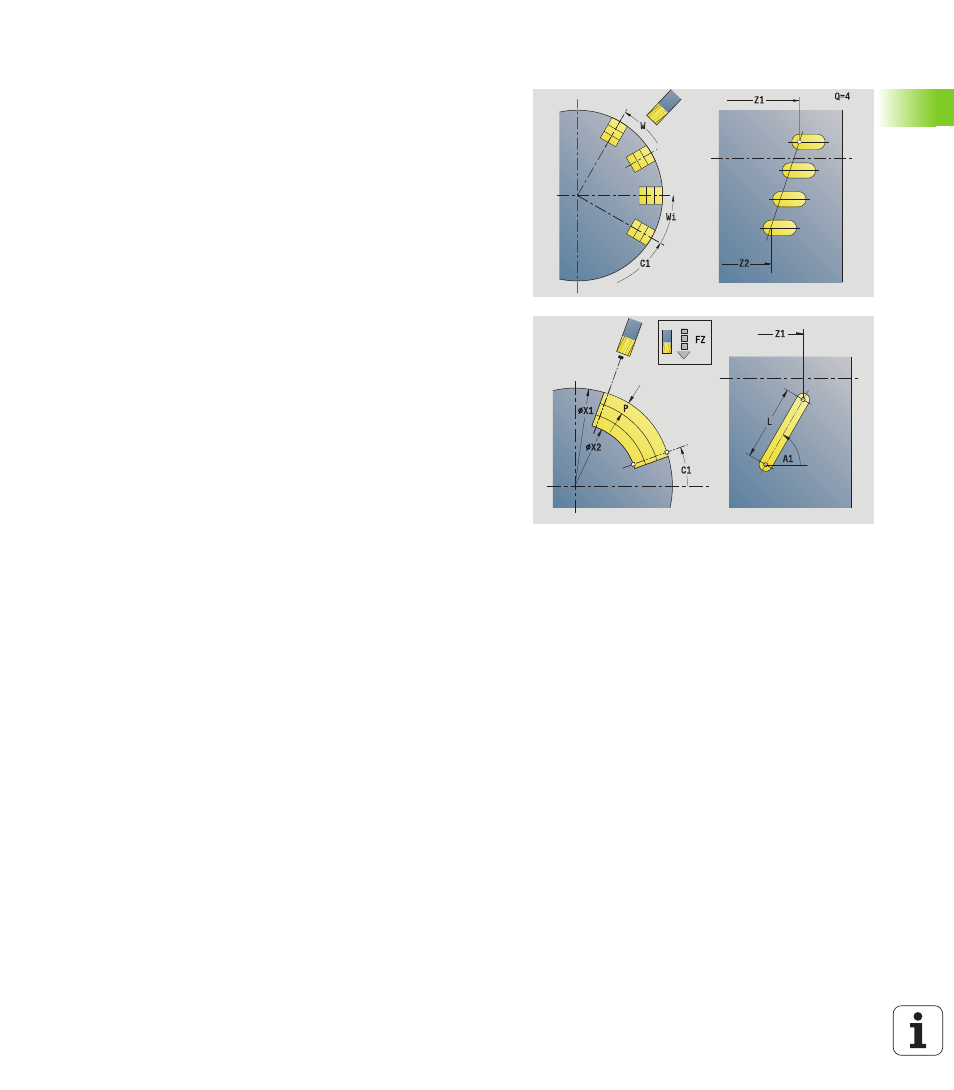

Unit „Nutmuster linear Mantelfläche“
Die Unit erstellt ein lineares Nutmuster mit gleichmäßigen Abständen
auf der Mantelfläche. Der Startpunkt der Nuten entspricht den
Musterpositionen. Die Länge und Lage der Nuten definieren Sie in der
Unit. Die Nutbreite entspricht dem Fräserdurchmesser.
Unitname: G792_Lin_Mant_C / Zyklus: G792 (siehe Seite 336)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Fräsen
 beeinflusste Parameter: F, S, FZ, P
Formular Muster
Q
Anzahl der Nuten
Z1, C1 Startpunkt Muster
Wi Winkelinkrement
W Endwinkel
Z2 Endpunkt Muster
Formular Zyklus
X1
Fräsoberkante (Durchmessermaß)
X2 Fräsgrund (Durchmessermaß)
L Nutlänge
A1 Winkel zur Z-Achse
P Maximale Zustellung
FZ Zustellvorschub
Weitere Formulare: siehe Seite 56
