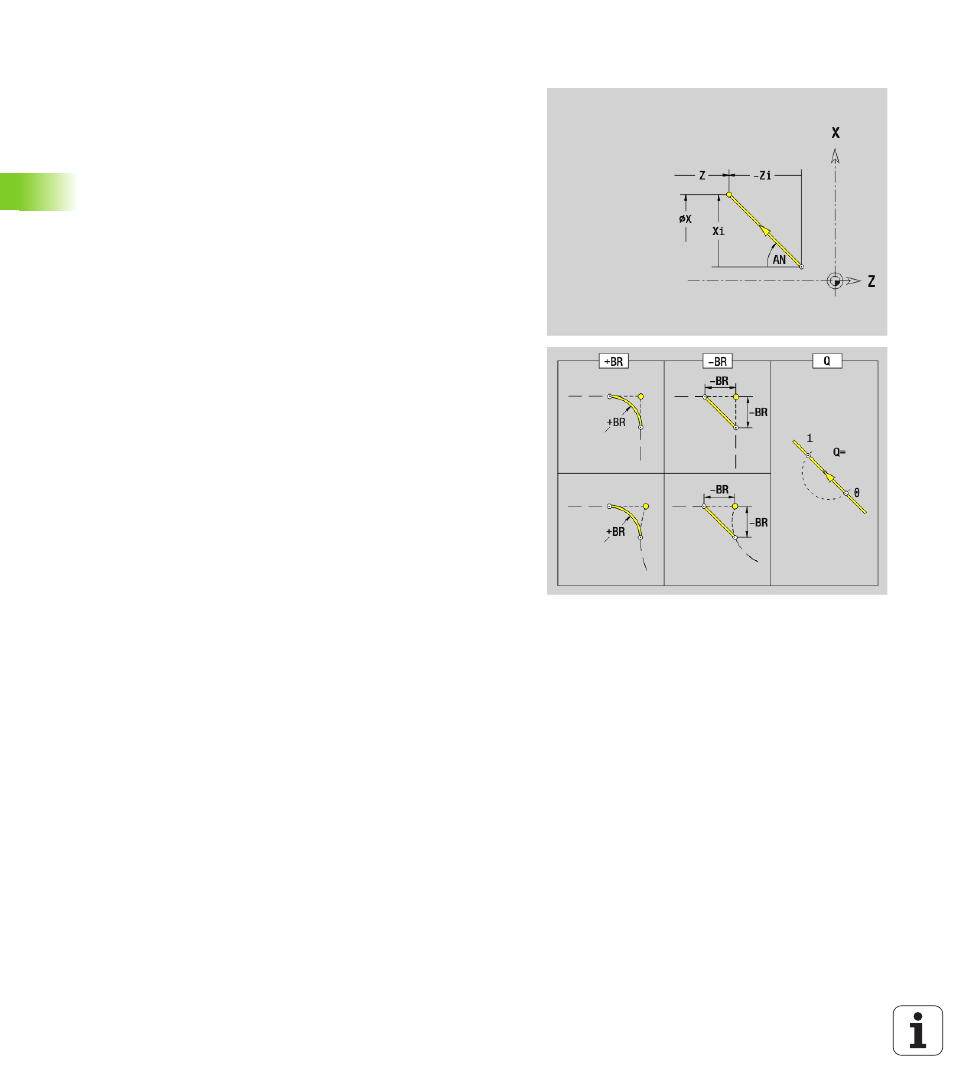

Strecke Drehkontur G1–Geo
G1 definiert eine Strecke in einer Drehkontur.
Parameter
X
Endpunkt Konturelement (Durchmessermaß)
Z
Endpunkt Konturelement
AN
Winkel zur Drehachse (Winkelrichtung: siehe Hilfebild)
Q
Schnittpunkt. Endpunkt, wenn die Strecke einen Kreisbogen
schneidet (default: 0):
0: naher Schnittpunkt
1: entfernter Schnittpunkt
BR
Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
keine Eingabe: tangentialer Übergang
BR=0: nicht tangentialer Übergang
BR>0: Radius der Rundung
BR<0: Breite der Fase
BE, BF, BD, BP und BH (siehe „Bearbeitungsattribute für
Formelemente” auf Seite 193)
FP
Element nicht bearbeiten (nur für TURN PLUS erforderlich):
0: Grundelement (Gerade) nicht bearbeiten
1: Überlagerungselement (z. B. Fase oder Rundung) nicht
bearbeiten
2: Grund-/Überlagerungselement nicht bearbeiten
IC
Messschnitt Aufmaß (Messschnitt-Durchmesser)
KC
Messschnitt Länge
HC
Messschnitt Zähler: Anzahl der Werkstücke nach denen eine
Messung erfolgt
