HEIDENHAIN MANUALplus 620, CNC PILOT 640
229
4.8 Mant
elfläc
henk
ont
ur
en
4.8
Mantelflächenkonturen

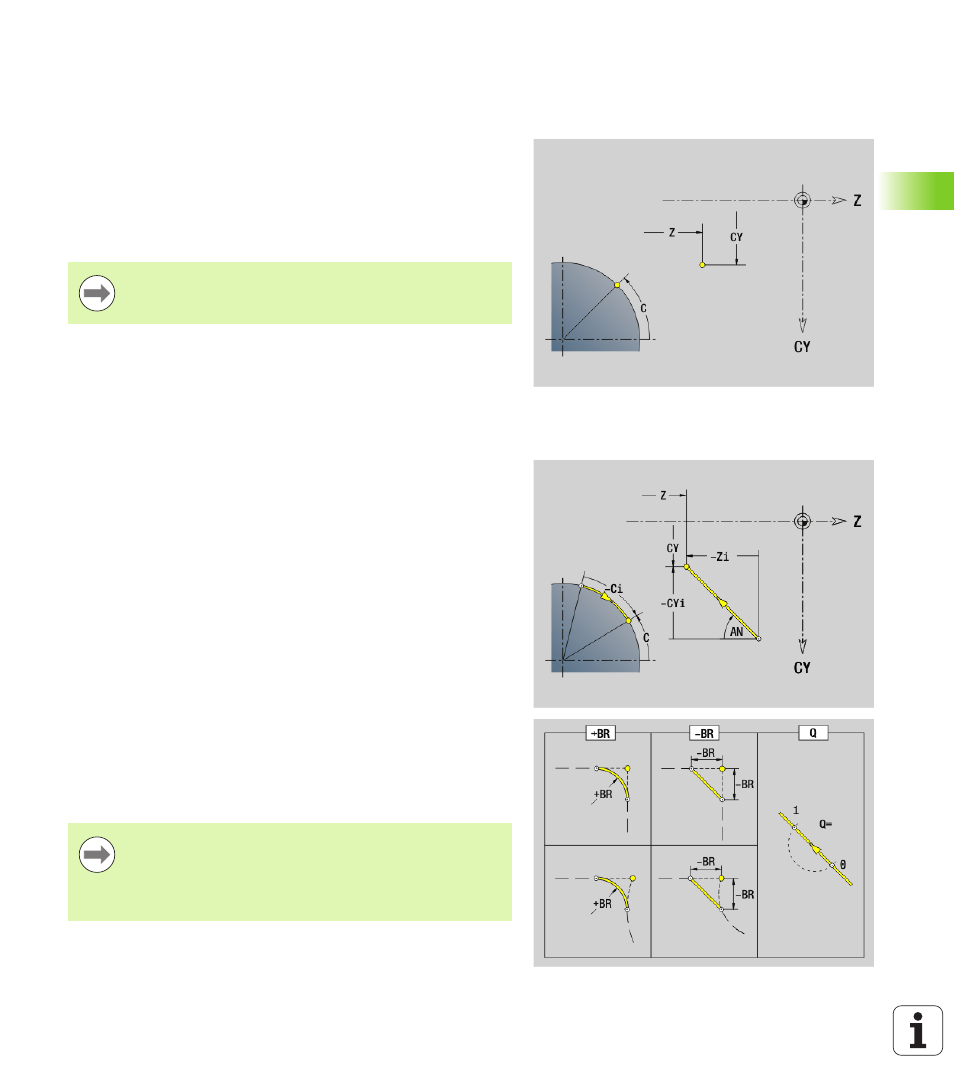

Startpunkt Mantelflächenkontur G110-Geo
G110 definiert den Anfangspunkt einer Mantelflächenkontur.
Strecke Mantelflächenkontur G111-Geo
G111 definiert eine Strecke in einer Mantelflächenkontur.
Parameter
Z
Anfangspunkt
C
Anfangspunkt (Anfangswinkel)
CY
Anfangspunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
Programmieren Sie entweder Z, C oder Z, CY.
Parameter
Z
Endpunkt
C
Endpunkt (Endwinkel)
CY
Endpunkt als „Streckenmaß"; Bezug: Mantelabwicklung bei
„Referenzdurchmesser"
AN
Winkel zur Z-Achse
BR
Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
Keine Eingabe: tangentialer Übergang
BR=0: nicht tangentialer Übergang
BR>0: Radius der Rundung
BR<0: Breite der Fase
Q
Schnittpunkt. Endpunkt, wenn die Strecke eine Gerade
schneidet (default: 0):
Q=0: naher Schnittpunkt
Q=1: entfernter Schnittpunkt
Programmierung
Z, CY: absolut, inkremental, selbsthaltend oder „?“
C: absolut, inkremental oder selbsthaltend
Entweder Z – C oder Z – CY programmieren
