46 NC-Programmierung
1
.3 Pr
ogr
a
mmabsc
hnit
t-K
ennung
Abschnitt SPANNMITTEL
Im Programmabschnitt SPANNMITTEL beschreiben Sie wie das
Werkstück eingespannt ist. Dadurch kann das Spannmittel in der
Simulation dargestellt werden. In TURN PLUS werden die
Spannmittelinformationen genutzt, um bei der automatischen
Programmerstellung die Nullpunkte und Schnittbegrenzungen zu
berechnen.
Abschnitt REVOLVER
Der Programmabschnitt REVOLVER definiert die Belegung des
Werkzeugträgers. Für jeden belegten Revolverplatz wird die
Werkzeug-Identnummer eingetragen. Bei Multi-Werkzeugen erfolgt
für jede Schneide ein Eintrag in die Revolverliste.

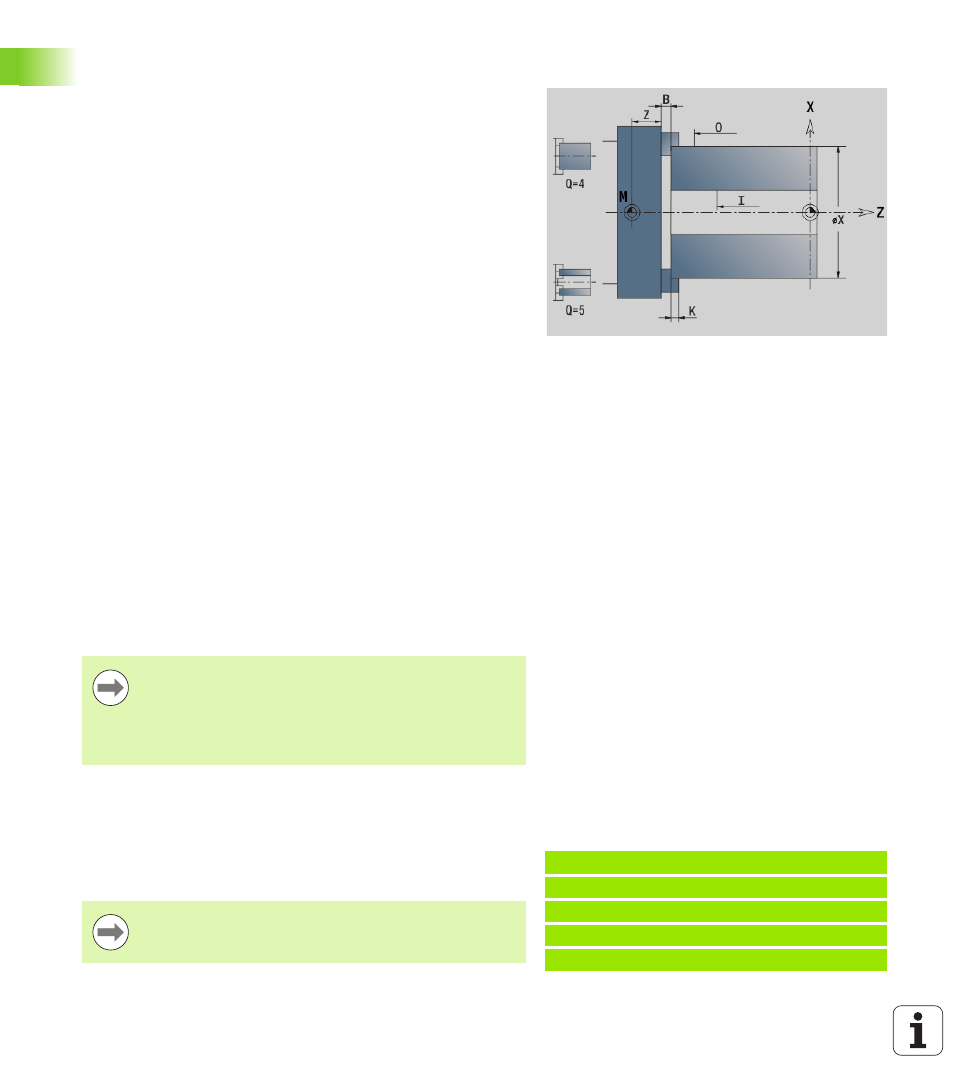

Parameter
H
Spannmittelnummer
D Spindelnummer für AAG
R Spannart
 0: Parameter J definiert die Ausspannlänge
 1: Parameter J definiert die Einspannlänge
Z Position der Futterkante
B Backen Bezug
J Ein- oder Ausspannlänge des Werkstücks (abhängig von der
Spannart R)
O Schnittbegrenzung für Außenbearbeitung
I Schnittbegrenzung für Innenbearbeitung
K Überdeckung Backe/Werkstück (Vorzeichen beachten)
X Spann-Durchmesser des Rohteils
Q Spannform
 4: Außen spannen
 5: Innen spannen
V Wellenbearbeitung AAG
 0: Futter: Automatische Trennpunkte am größten und
kleinsten Durchmesser
 1: Welle/Futter: Bearbeitungen auch vom Futter weg
 2: Welle/Stirnseitenmitnehmer: Aussenkontur kann
komplett bearbeitet werden
Wenn Sie die Parameter Z und B nicht definieren,
verwendet TURN PLUS bei der AAG (automatischen
Prgrammerstellung) folgende Prozessparmeter:
 Vordere Futterkante an Haupt-/Gegenspindel
 Backenbreite an Haupt-/Gegenspindel
Beispiel: Revolvertabelle
. . .
REVOLVER
T1 ID"342-300.1"
T2 ID"C44003"
. . .
 Wenn Sie REVOLVER nicht programmieren, werden
die in der „Werkzeugliste“ der Betriebsart Maschine
eingetragenen Werkzeuge verwendet.
