Gravieren Stirnfläche G801
G801 graviert Zeichenfolgen in linearer oder polarer Anordnung auf der
Stirnfläche. Zeichentabelle und weitere Informationen: siehe Seite
362
Die Zyklen gravieren ab der Startposition, bzw. ab der aktuellen
Position, wenn Sie keine Startposition angeben.
Beispiel: Wird ein Schriftzug mit mehreren Aufrufen graviert, geben
Sie beim ersten Aufruf die Startposition vor. Die weiteren Aufrufe
programmieren Sie ohne Startposition.
Parameter
X, C
Anfangspunkt polar
XK, YK Anfangspunkt kartesisch
Z Endpunkt. Z-Position, auf die zum Fräsen zugestellt wird.
RB Rückzugsebene. Z-Position, auf die zum Positionieren
zurückgezogen wird.
ID Text, der graviert werden soll
NF Zeichen-Nummer (Zeichen, das graviert werden soll)
W Neigungswinkel. Beispiel: 0° = senkrechte Zeichen; die
Zeichen werden fortlaufend in positiver X-Richtung
angeordnet.
H Schrifthöhe

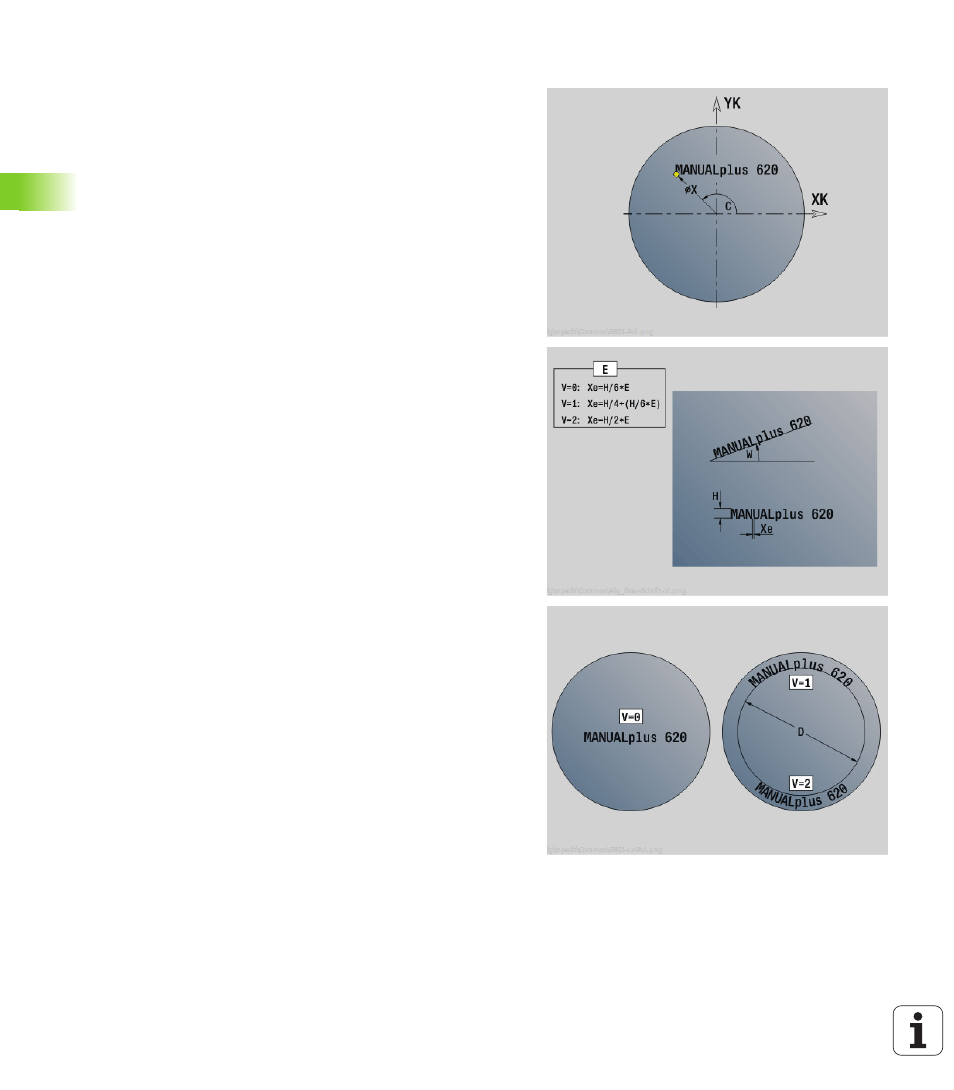

E Abstandsfaktor (Berechnung: siehe Bild)
V Ausführung
 0: lineare Darstellung
 1: nach oben gebogen
 2: nach unten gebogen
D Bezugsdurchmesser
F Eintauchvorschubfaktor (Einatuchvorschub = aktueller
Vorschub * F)
