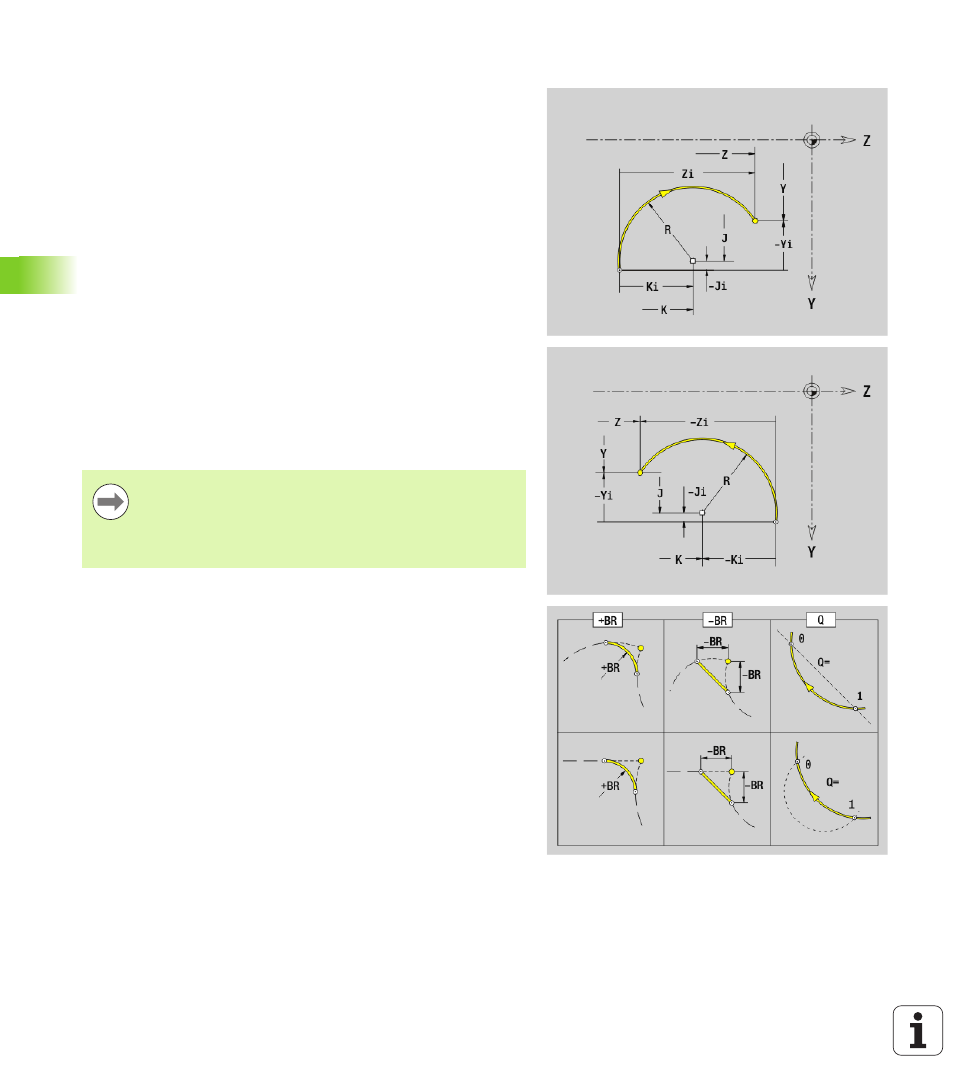

Kreisbogen YZ-Ebene G182/G183-Geo
G182/G183 definiert einen Kreisbogen in einer Kontur der YZ-Ebene.
Drehrichtung: siehe Hilfebild
Parameter
Y
Endpunkt (Radiusmaß)
Z Endpunkt
J Mittelpunkt (Y-Richtung)
K Mittelpunkt (Z-Richtung)
R Radius
Q Schnittpunkt. Endpunkt, wenn der Kreisbogen eine Gerade
oder einen Kreisbogen schneidet (default: 0):
 0: naher Schnittpunkt
 1: entfernter Schnittpunkt
BR Fase/Verrundung. Definiert den Übergang zum nächsten
Konturelement. Programmieren Sie den theoretischen
Endpunkt, wenn Sie eine Fase/Verrundung angeben.
 keine Eingabe: tangentialer Übergang
 BR=0: nicht tangentialer Übergang
 BR>0: Radius der Rundung
 BR<0: Breite der Fase
Programmierung
 Y, Z: absolut, inkremental, selbsthaltend oder „?“
 J, K: absolut oder inkremental
 Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
