HEIDENHAIN MANUALplus 620, CNC PILOT 640 73
2.3 Units – St
ec
hen

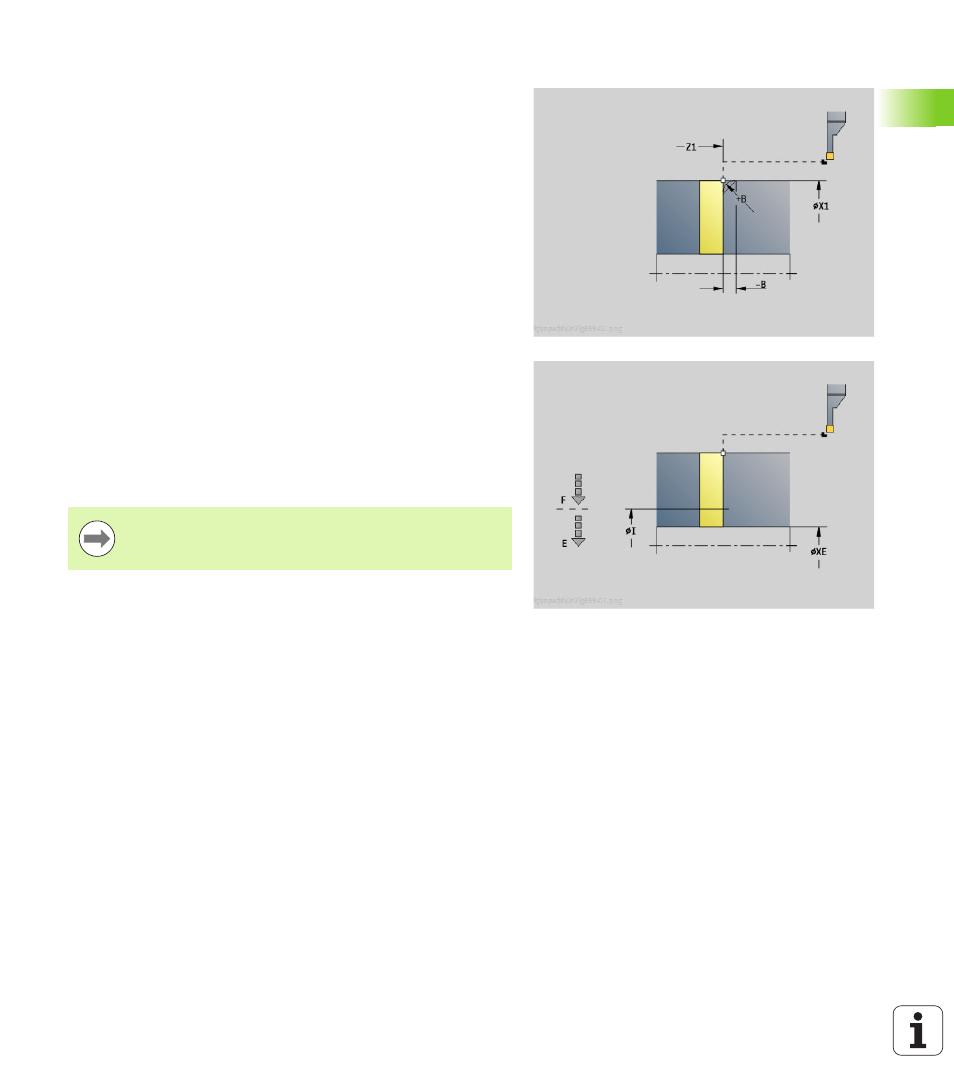

Unit „Abstechen“
Die Unit sticht das Drehteil ab. Wahlweise wird eine Fase oder
Rundung am Außendurchmesser erstellt. Nach der Zyklusausführung
fährt das Werkzeug auf den Startpunkt zurück. Ab der Position I
können Sie eine Vorschubreduzierung definieren.
Unitname: G859_CUT_OFF / Zyklus: G859 (siehe Seite 301)
Zugriff zur Technologie-Datenbank:
 Bearbeitungsart: Konturstechen
 beeinflusste Parameter: F, S, E
Formular Zyklus
X1, Z1
Anfangspunkt Kontur X, Z (X: Durchmessermaß)
B Fase/Verrundung
 B>0: Radius der Verrundung
 B<0: Abschnittslänge der Fase
XE Innendurchmesser (Rohr)
I Durchmesser Vorschubreduzierung. Grenzdurchmesser,
ab dem mit reduziertem Vorschub gefahren wird.
E Reduzierter Vorschub
D Maximale Drehzahl
K Rückzugsabstand nach dem Abstechen: Werkzeug vor
dem Rückzug seitlich von der ... abheben
SD Drehzahlbegrenzung ab dem Durchmesser I
U Durchmesser, ab dem der Teilefänger aktiviert wird
(maschinenabhängige Funktion)
Weitere Formulare: siehe Seite 56
Die Begrenzung auf die Maximale Drehzahl „D“ ist nur im
Zyklus wirksam. Nach Zyklus-Ende ist wieder die vor dem
Zyklus wirksame Drehzahlbegrenzug aktiv.
