Einstellungen des Analogausgangs
Die Analogausgänge werden werkseitig gemäß der Bestellung konfiguriert.
Beachten Sie die folgenden Anweisungen, wenn Sie die Einstellungen ändern
möchten. Siehe den Abschnitt „Dritter Analogausgang“ auf Seite 54.
Ändern von Ausgabemodus und -bereich
Beide Ausgabekanäle besitzen ein eigenes DIP-Schaltermodul mit acht
Schaltern. Die Position der Schaltermodule können Sie Abb. 2 auf Seite
22 entnehmen (DIP-Schalter für Analogausgangseinstellungen).
1.
Wählen Sie die Ausgabe von Strom- oder Spannungssignalen, indem
Sie Schalter 1 oder 2 in die Position ON bringen.
2.
Stellen Sie den Wertebereich ein, indem Sie einen der Schalter 3–7
in die Position ON bringen.
0503-045

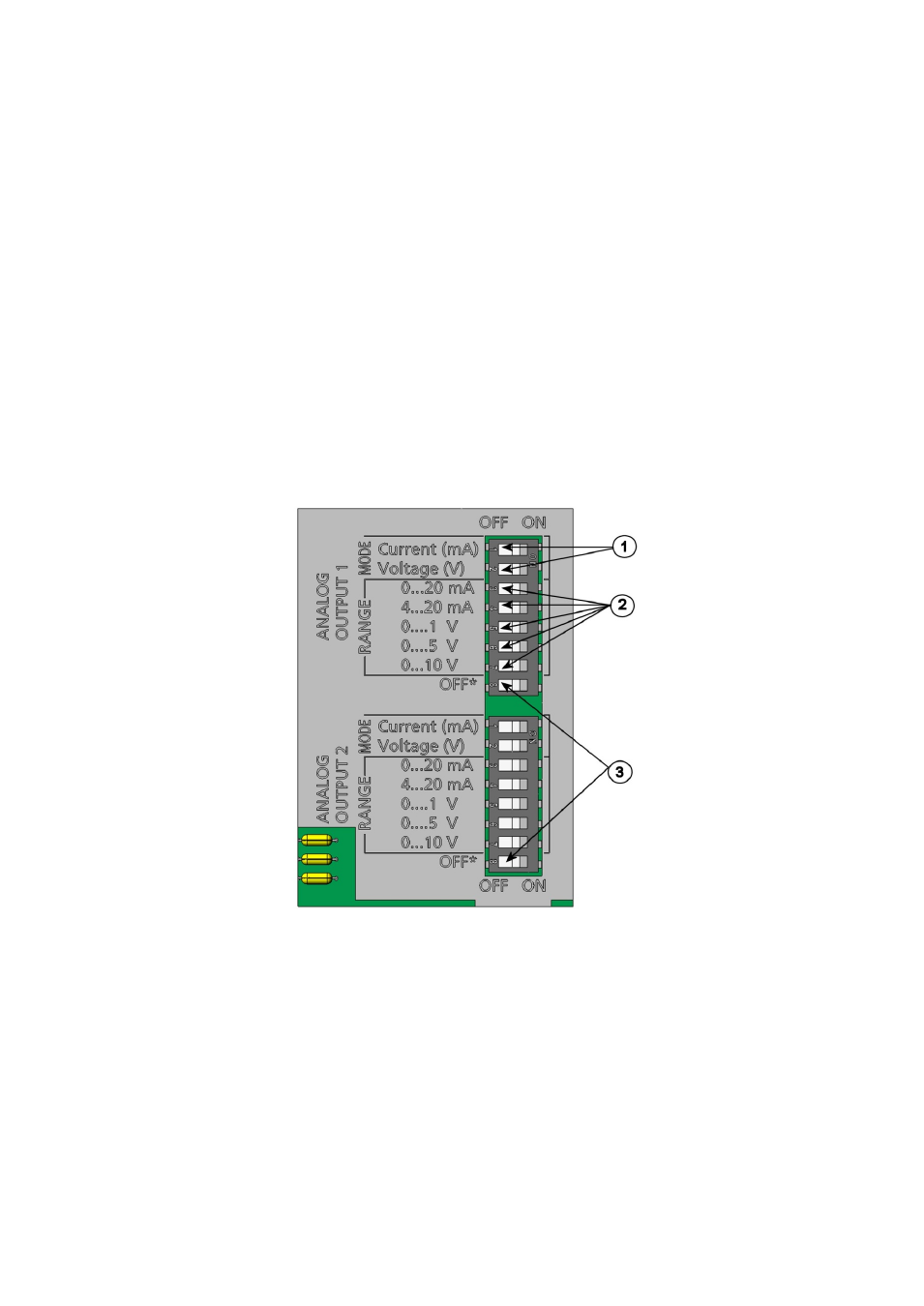

Abb. 62
Strom-/Spannungsschalter für Ausgangsmodule
Die folgenden Ziffern beziehen sich auf Abb. 62 oben:
1
=
Strom-/Spannungsschalter für Ausgangsschalter (1–2)
2
=
Auswahlschalter für den Strom-/Spannungsbereich (3–7) der
Analogausgänge 1 und 2.
3
=
Schalter nur für Wartungszwecke. Immer in der Position OFF
lassen.
