Wandmontage mit dem
Wandmontagesatz
Bei Verwendung des Wandmontagesatzes kann die Montageplatte
(Vaisala-Bestellnummer 214829) direkt an der Wand oder in einer
Unterputzdose (auch US-Abzweigkasten) montiert werden. Soll die
Verdrahtung durch die rückwärtige Wand erfolgen, entfernen Sie den
Kunststoffstopfen aus der Kabelöffnung im Messwertgeber, bevor Sie
diesen montieren.
0503-004

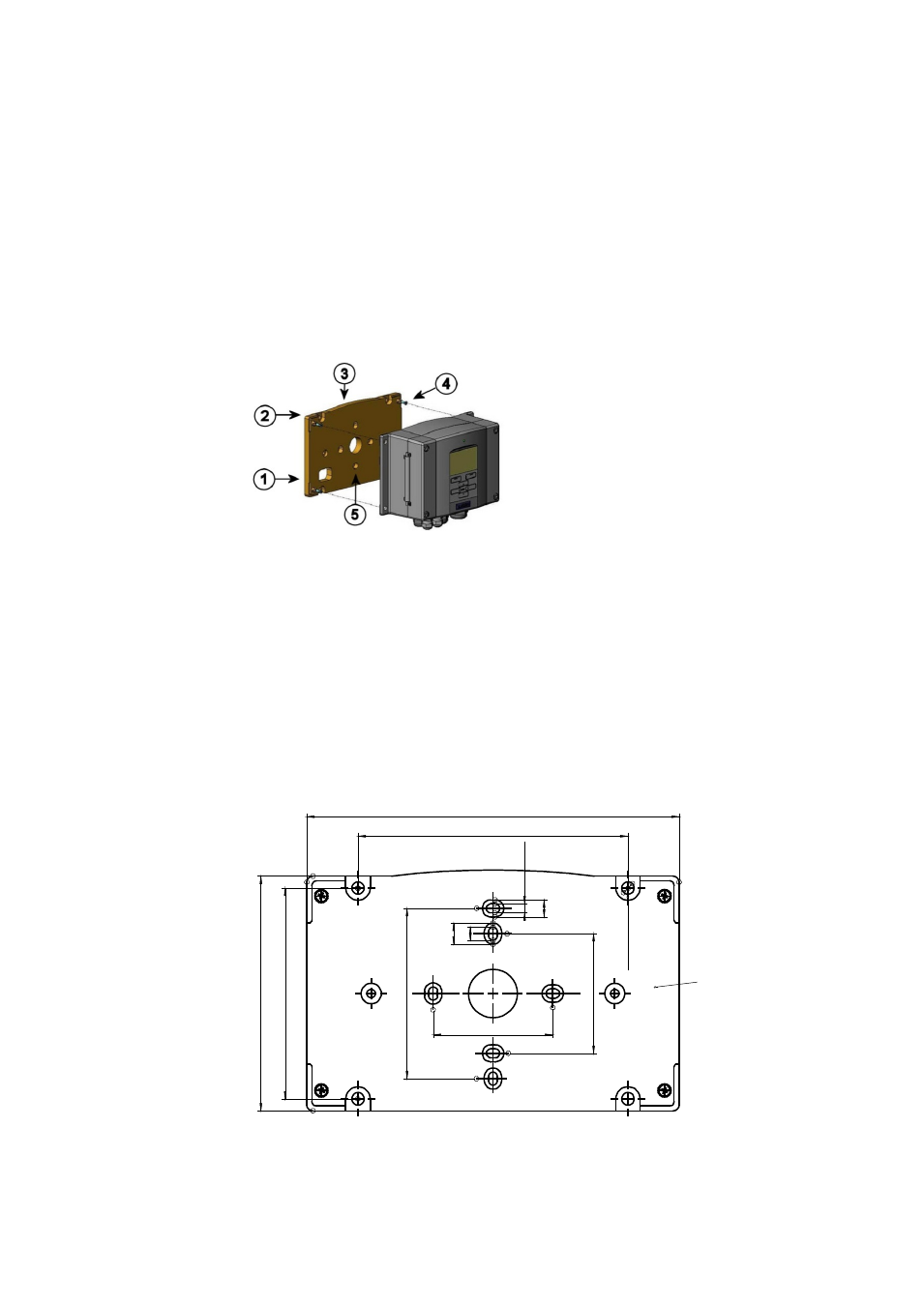

Abb. 7
Montage mit dem Wandmontagesatz
Die folgenden Ziffern beziehen sich auf Abb. 7 oben:
1
=
Kunststoffmontageplatte
2
=
Befestigung der Platte an der Wand mit vier Schrauben
(M6, nicht im Lieferumfang)
3
=
Bogenförmige Seite oben
4
=
Befestigung des HMT330 auf der Montageplatte mit vier
Befestigungsschrauben (M3, im Lieferumfang)
5
=
Bohrungen für die Wand-/Anschlusskastenmontage
0804-065
Abb. 8
Abmessungen der Kunststoffmontageplatte (mm/in)
183 (7,20)
133 (5,24)
11
6
(4
,5
7)
10
4
(4
,0
9)
84
(3
,3
0)
59
(2
,3
2)
59 (2,32)
Ø
6,
2
(0
,2
4)
4,
5
(0
,1
8)
10
,5
(0
,4
1)
6,
5
(0
,2
6)
8,
5
(0
,3
3)
Stärke 9,5 (0,37)
