Kanalinstallationssätze (für HMT333/337/335)
Der Kanalinstallationssatz beinhaltet einen Flansch, einen Dichtungsring,
eine Trägerstange, ein Sondenbefestigungsteil sowie Schrauben zur
Befestigung des Flansches an der Kanalwand. Vaisala Bestellnummern:
210697 (für HMT333 und HMT337), 210696 (für HMT335, keine
Trägerstange) und 215003 (für Temperatursonde).
0508-021

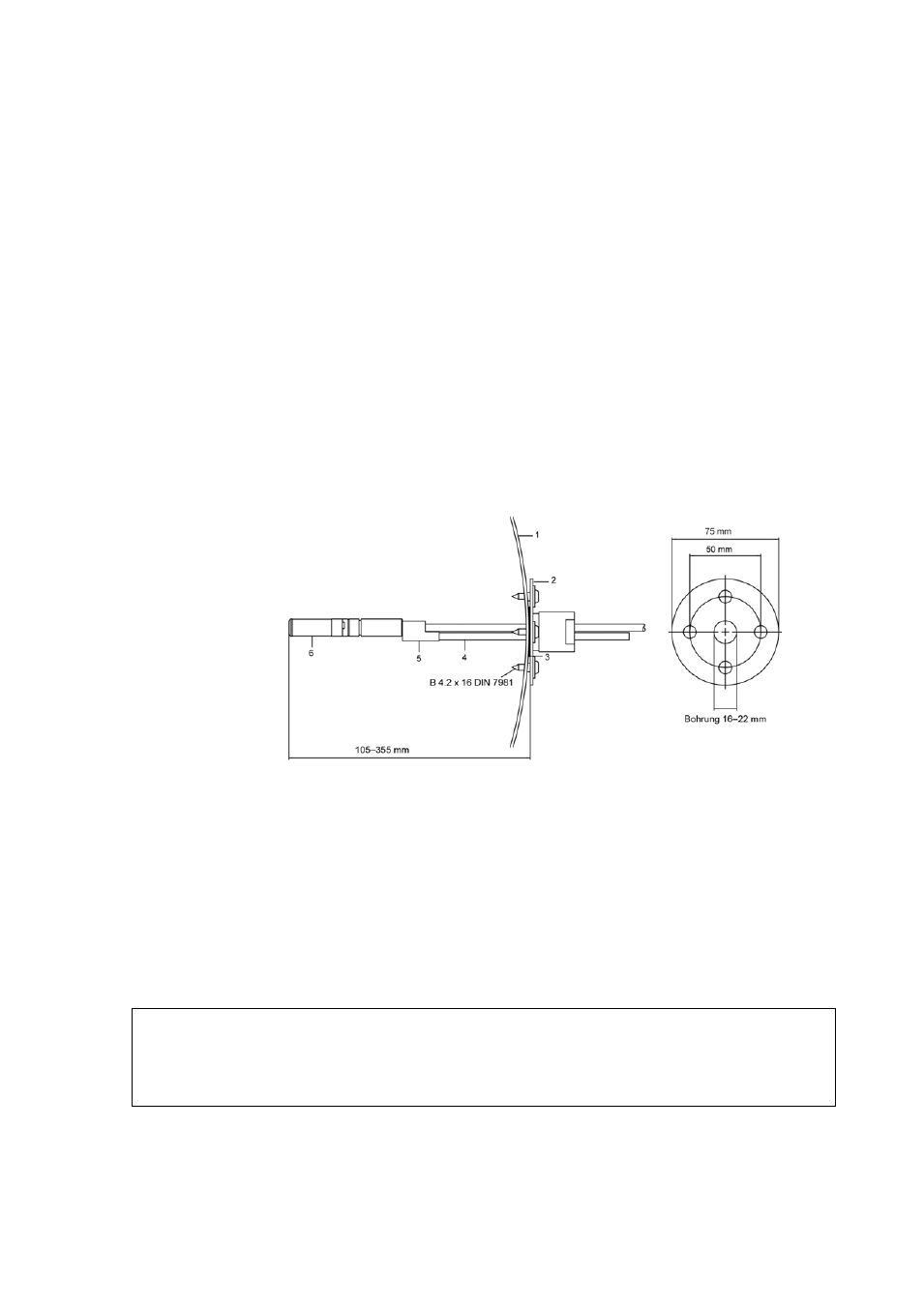

Abb. 92
Kanalmontagesatz
Die folgenden Ziffern beziehen sich auf Abb. 92:
1
=
Kanalwand
2
=
Flansch
3
=
Dichtungsring
4
=
Trägerstange (im Satz für HMT335 nicht enthalten)
5
=
Sondenbefestigungsteil (zur Befestigung an der Trägerstange)
6
=
Feuchtesonde
HINWEIS
Bestehen signifikante Temperaturunterschiede zwischen dem Kanal und der
Luft außerhalb des Kanals, muss die Trägerstange so tief wie möglich im Kanal
montiert werden. So werden Messungenauigkeiten durch Wärmeleitung entlang
der Stange und des Kabels vermieden.
