Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 57
0503-037

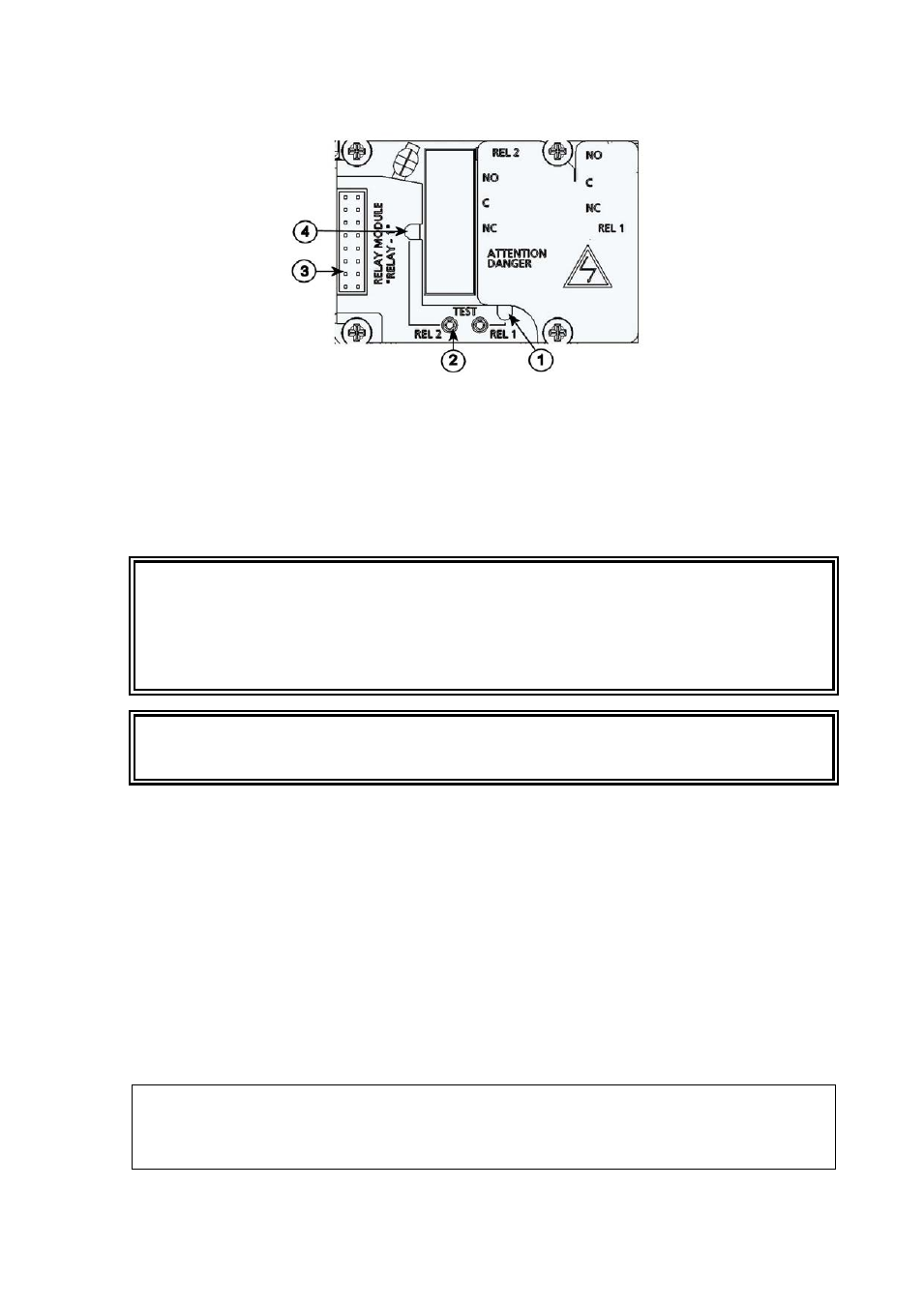

Abb. 35
Relaismodul
Die folgenden Ziffern beziehen sich auf Abb. 35 oben:
1
=
LED für Relais 1 oder 3
2
=
Relaisprüftasten
3
=
Flachkabelpins
4
=
LED für Relais 2 oder 4
WARNUNG
Das Relais kann auch nach dem Trennen der Stromversorgung des
Messwertgebers gefährliche Spannungen enthalten. Vor dem Öffnen
des Messwertgebers müssen sowohl der Messwertgeber als auch die
an die Relaisklemmen angeschlossene Spannungsversorgung ausgeschaltet
werden.
WARNUNG
Verbinden Sie das Relaismodul nicht mit dem Netzstrom, wenn der
Messwertgeber nicht geerdet ist.
RS-422/485-Schnittstelle
Über die RS-422/485-Schnittstelle ist die Kommunikation zwischen einem
RS-485-Netzwerk und dem Messwertgeber HMT330 möglich. Die RS-485
Schnittstelle ist potenzialfrei und bietet eine maximale Kommunikationsrate
von 115.200 bit/s. (Bei Nutzung der maximalen Buslänge von 1 km ist eine
Baudrate von 19.200 bit/s oder weniger zu verwenden.)
Wenn ein RS-232-auf-RS-485-Wandler für das Netzwerk verwendet wird,
sollten Sie selbst gespeiste Wandler vermeiden, da diese nicht immer den
erforderlichen Stromverbrauch unterstützen.
HINWEIS
Der „RS-232 User Port“ auf der HMT330-Hauptplatine kann nicht
verwendet und angeschlossen werden, wenn das RS-485-Modul
angeschlossen ist. Die Serviceschnittstelle arbeitet normal.
