Festziehen der Verschlussmutter
1.
Stellen Sie je nach Montageart die geeignete Sondentiefe ein.
2.
Ziehen Sie die Verschlussmutter zunächst von Hand an.
3.
Markieren Sie den Verschraubungskörper und die
Verschlussmutter.
4.
Ziehen Sie die Mutter mit einem Schlüssel um weitere 50–60°
(ca. 1/6 Umdrehung) fest. Ziehen Sie die Mutter bei Verwendung
eines Drehmomentschlüssels mit einem Drehmoment von max.
45 ± 5 Nm (33 ± 4 ft-lbs) fest.
0505-276

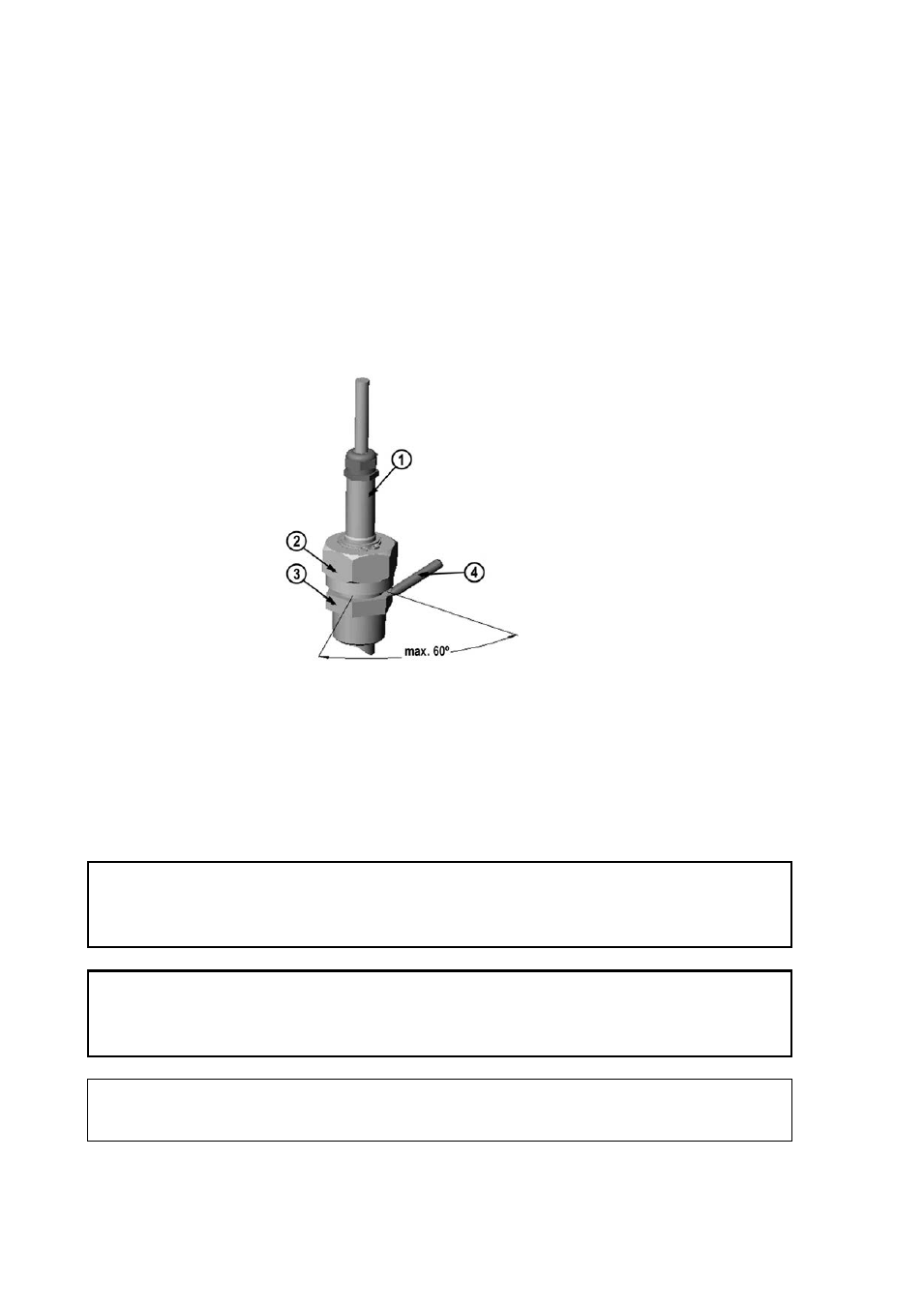

Abb. 30
Festziehen der Verschlussmutter
Die folgenden Ziffern beziehen sich auf Abb. 30 oben:
1 = Sonde
2 = Verschlussmutter
3 = Verschraubungskörper
4 = Stift
ACHTUNG
Der Sondenkörper darf nicht beschädigt werden. Wenn der Sondenkörper
beschädigt ist, ist die Sonde nicht mehr dicht und passt möglicherweise
nicht mehr durch die Verschlussmutter.
ACHTUNG
In Überdruckprozessen ist es unerlässlich, die stützenden Muttern und
Schrauben besonders sorgfältig anzuziehen, um ein Lösen der Sonde durch
den Überdruck zu vermeiden.
HINWEIS
Ziehen Sie die Verschlussmutter nicht zu fest an, um Schwierigkeiten
beim Öffnen zu vermeiden.
