HINWEIS
Sie gelangen ausgehend von jeder Ansicht direkt zur Basisanzeige, auch
wenn keine BEENDEN-Taste vorhanden ist, indem Sie vier Sekunden
die rechte Funktionstaste drücken.
Grafischer Verlauf
Das Diagramm zeigt den Datentrend bzw. Tiefst-/Höchstwerte für jeweils
eine der ausgewählten Messgrößen. Das Diagramm wird beim Messen
automatisch aktualisiert.

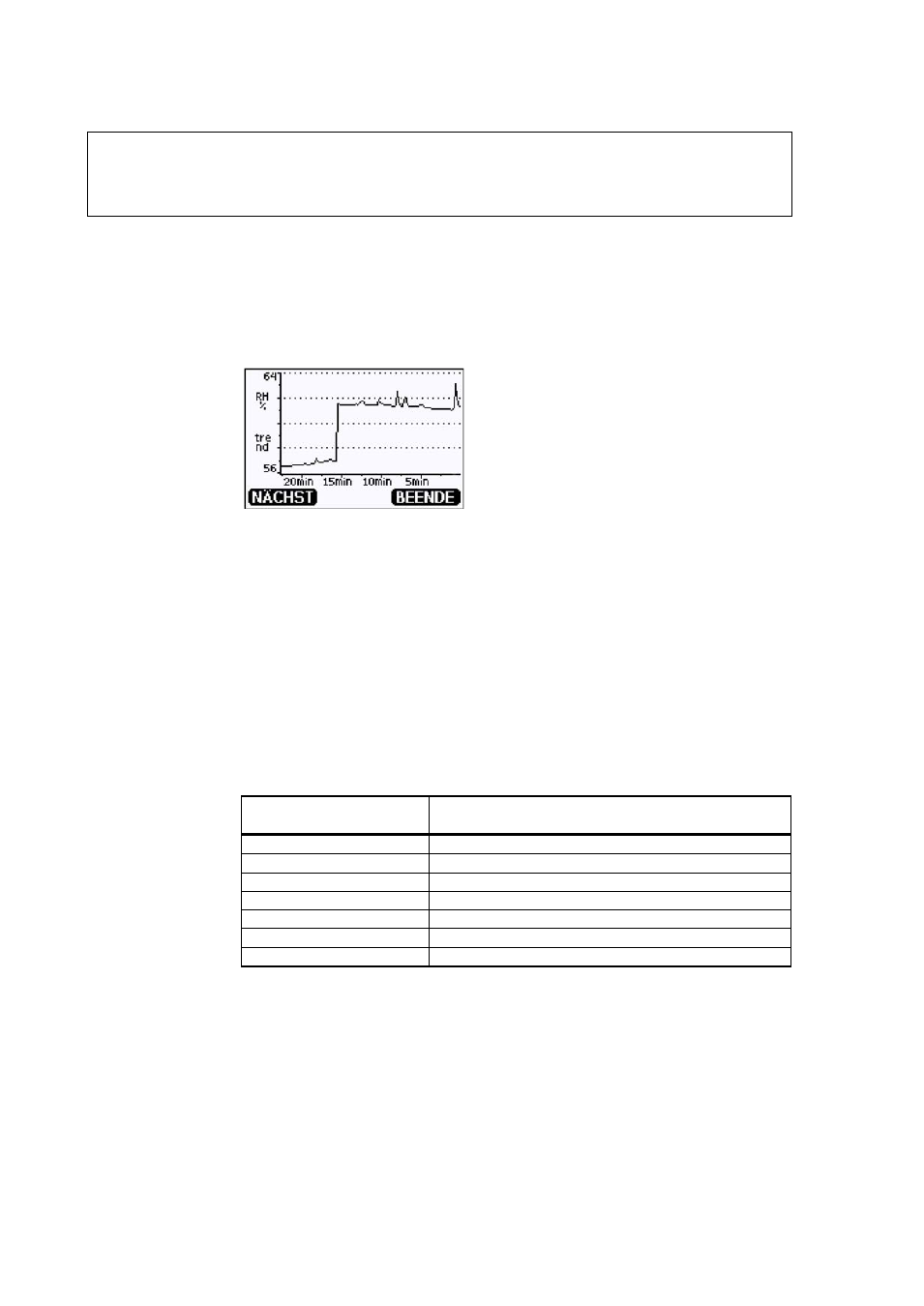

0705-210
Abb. 44
Grafische Anzeige
Trenddiagramm: Zeigt eine Kurve der Durchschnittswerte. Jeder Wert
repräsentiert den über einen Zeitraum berechneten Mittelwert. Siehe
Tabelle 10 unten.
Höchst-/Tiefstwertdiagramm: Zeigt die Tiefst- und Höchstwerte als
Kurve an. Jeder Datenpunkt zeigt das absolute Minimum und Maximum,
das in dem vom Datenpunkt repräsentierten Zeitraum gemessen wurde.
Siehe Tabelle 10 auf Seite 70.
Tabelle 10
Zeiträume für Trend- sowie Höchstwert/Tiefstwert-
Berechnungen
Beobachtungszeitraum Zeitraum für Trend/Höchstwert/
Tiefstwert-Berechnungen (Auflösung)
20 Minuten
10 Sekunden
3 Stunden
90 Sekunden
1 Tag
12 Minuten
10 Tage
2 Stunden
2 Monate
12 Stunden
1 Jahr
3 Tage
4 Jahre*
12 Tage
* Maximaler Aufzeichnungszeitraum des Datenloggermoduls
(verfügbar, wenn das Datenloggermodul installiert ist)
Nutzen Sie die folgenden Funktionen der grafischen Anzeige:
- Drücken Sie die Taste NÄCHSTE, um zwischen dem Trenddiagramm
und dem Höchst-/Tiefstwert-Diagramm für die ausgewählten Messgrößen
umzuschalten.
- Drücken Sie die Taste BEENDEN, um zur Basisanzeige zurückzukehren.
