BENUTZERHANDBUCH _____________________________________________________________
34 ___________________________________________________________________ M210566DE-K
0804-083

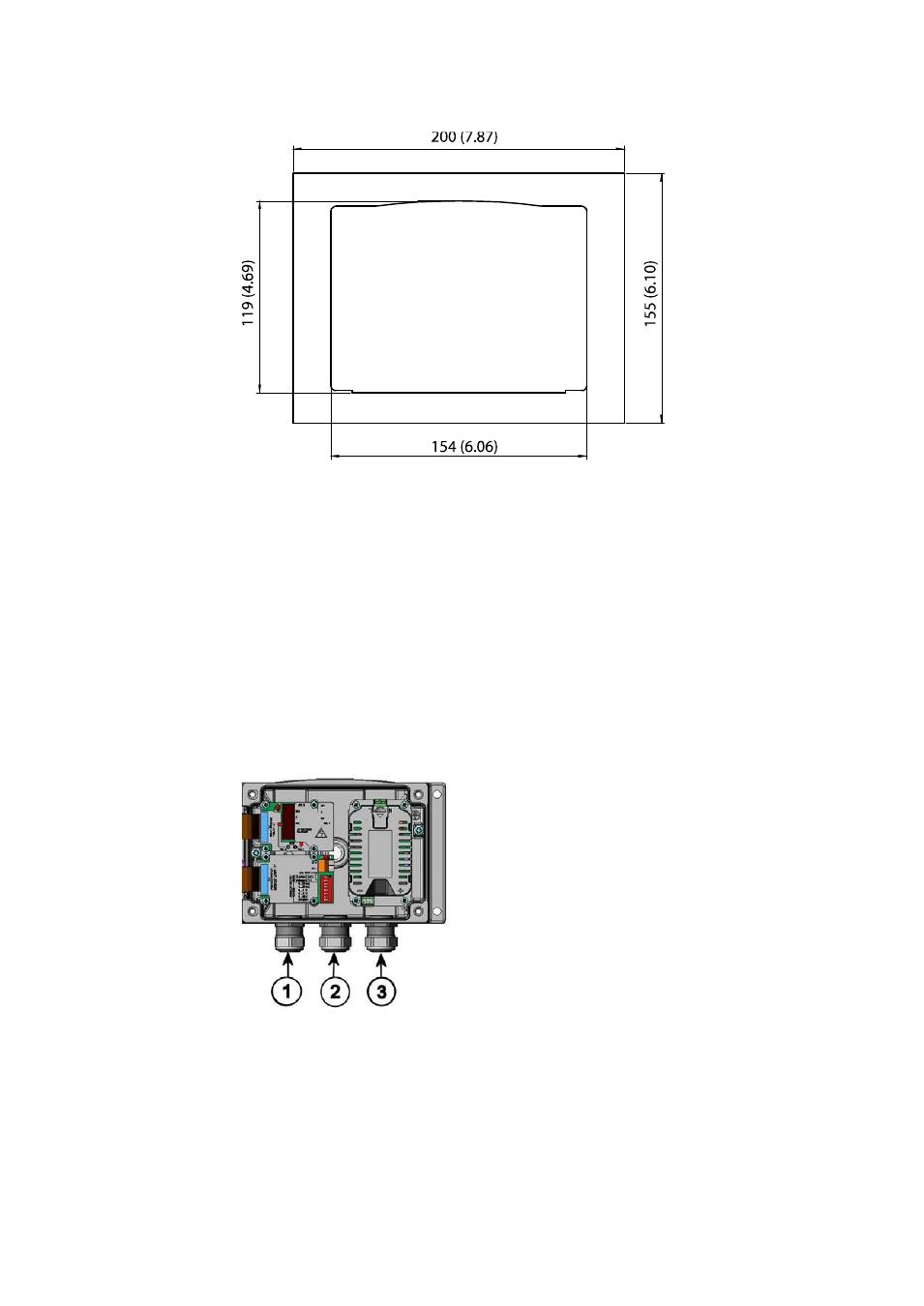

Abb. 17
Abmessungen für die Bedienfeldmontage (mm/in)
Verdrahtung
Kabeldurchführungen
Für die Stromversorgung sowie die Analog-/Digitalverbindungen wird
ein einzelnes Kabel mit Abschirmung und drei bis zehn Adern empfohlen.
Der Kabeldurchmesser muss zwischen 8 und 11 mm betragen. Die Anzahl
der Kabeldurchführungen ist von den Messwertgeberoptionen abhängig.
Beachten Sie die folgenden Empfehlungen für die Kabeldurchführungen:
0503-010
Abb. 18
Kabeldurchführungen
Die folgenden Ziffern beziehen sich auf Abb. 18 oben:
1
= Kabel für Signal/Stromversorgung, Ø 8–11 mm
2
= Kabel für optionales Modul, Ø 8–11 mm
3
= Kabel für optionales Netzteilmodul, Ø 8–11 mm
