BENUTZERHANDBUCH _____________________________________________________________
32 ___________________________________________________________________ M210566DE-K
0509-151

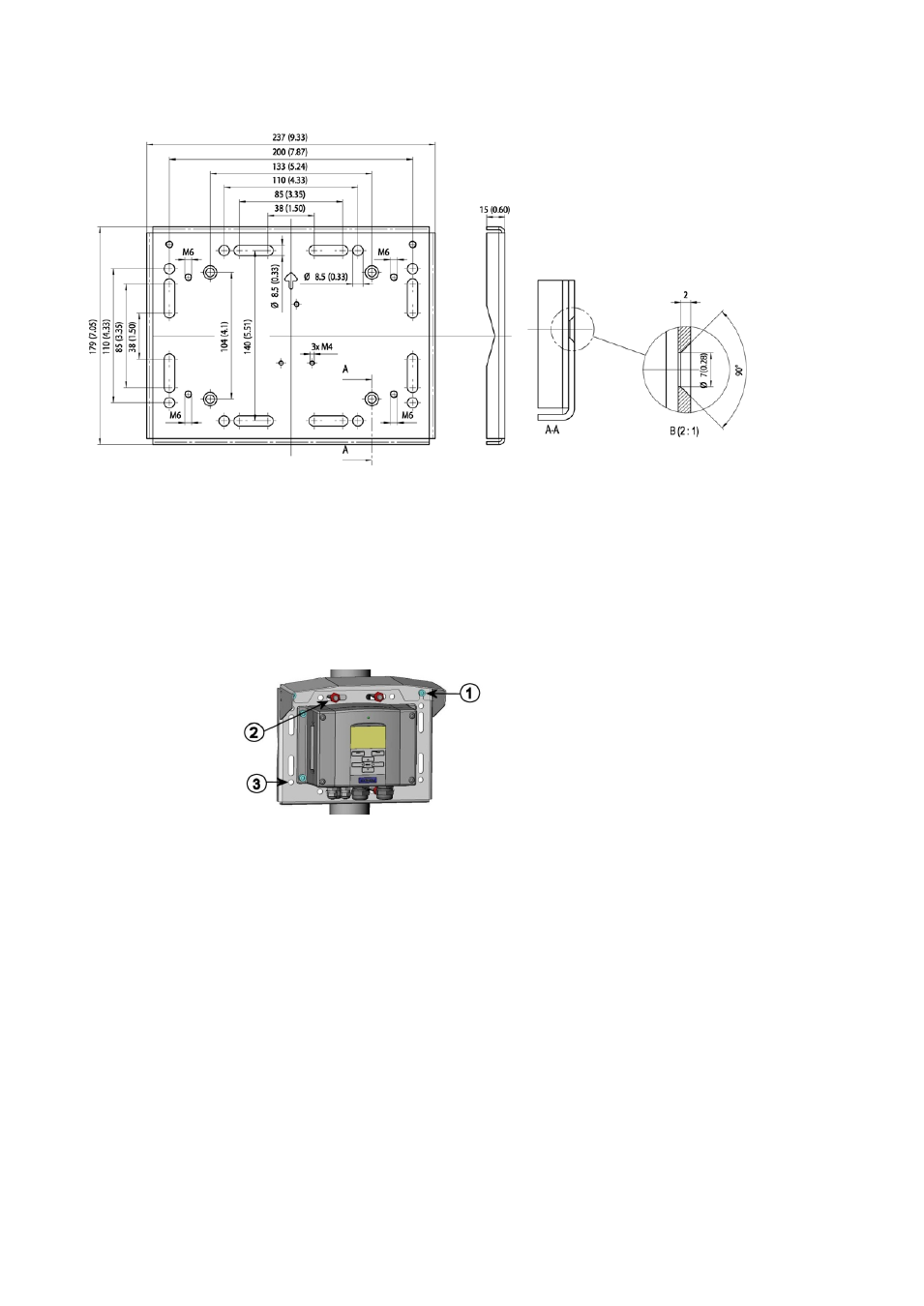

Abb. 14
Abmessungen der Metallmontageplatte (mm/in)
Montage des Regenschutzes
mit Montagesatz
Der Regenschutz wird für die Außenmontage dringend empfohlen, das gilt
insbesondere für Messwertgeber mit optionaler Anzeige/Tastatur.
0503-008
Abb. 15
Montage des Regenschutzes mit Montagesatz
Die folgenden Ziffern beziehen sich auf Abb. 15 oben:
1
= Befestigung des Regenschutzes mit dem Montagesatz
(Vaisala-Bestellnummer 215109) an der Metallmontageplatte
mit zwei M6-Schrauben (im Lieferumfang)
2
= Befestigung der Montageplatte mit Regenschutz mit Montagesatz
an Wand oder Rohrmast (siehe „Rohrmastmontage“)
3
= Befestigung des Messwertgebers auf der Montageplatte mit vier
Befestigungsschrauben (im Lieferumfang)
