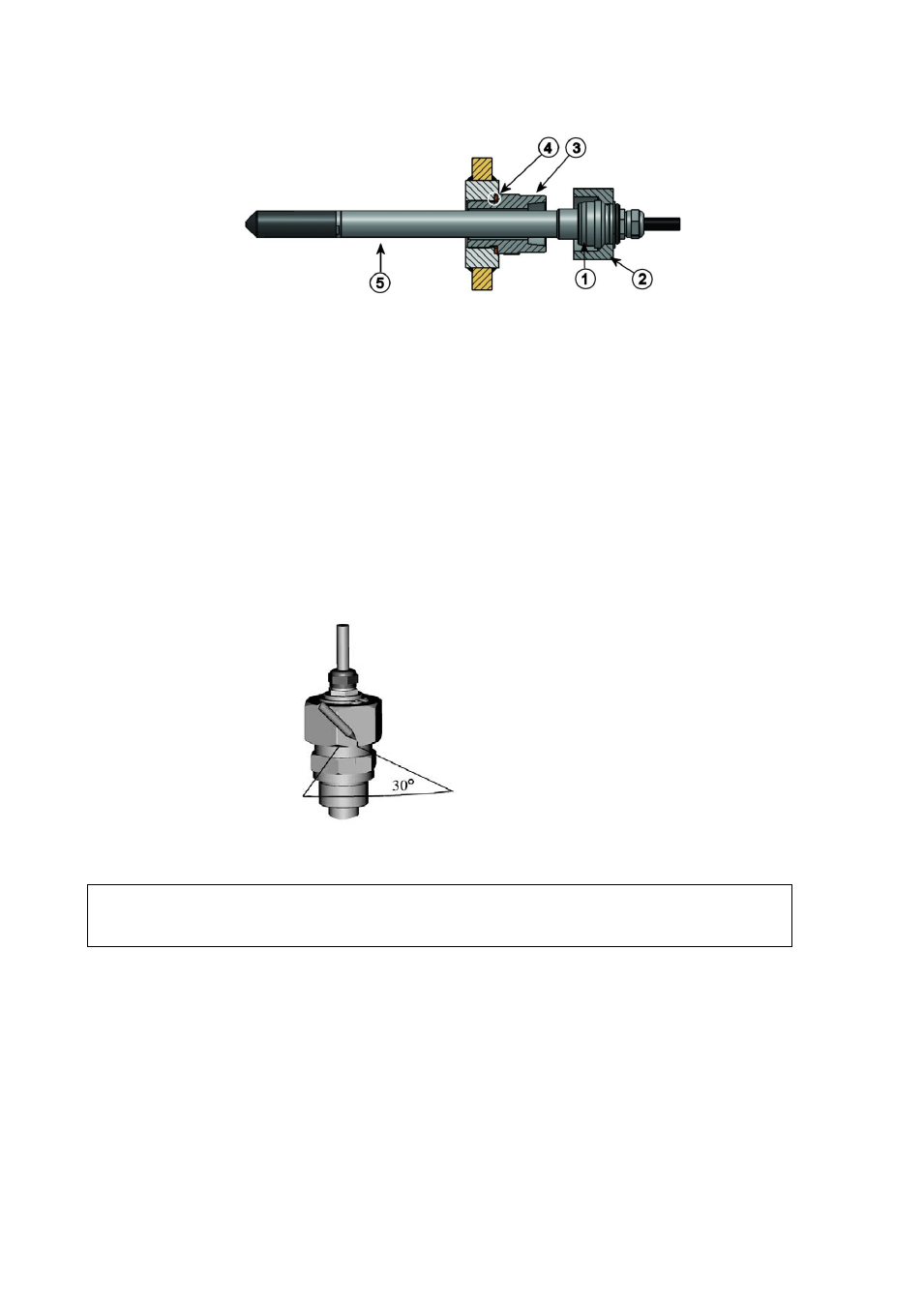

Abb. 25
HMT344-Sonde
Die folgenden Ziffern beziehen sich auf Abb. 25 oben:
1
=
Spannkegel
2
=
Mutter
3
=
Verschraubungskörper, M22x1,5 oder NPT 1/2"
4
=
Dichtungsring
5
=
Sonde, Ø 12 mm
5.
Ziehen Sie die Mutter um weitere 30° (1/12 Umdrehung) bzw. bei
Verwendung eines Drehmomentschlüssels mit einem Drehmoment
von 80 ± 10 Nm (60 ±7 ft-lbs) an.
0503-034
Abb. 26
Festziehen der Mutter
HINWEIS
Wenn die Mutter nach dem Lösen wieder festgezogen wird, darf nicht
zu viel Kraft aufgebracht werden.
6.
Reinigen und fetten Sie den Spannkegel des Verschraubungs-
körpers nach jedem zehnten Lösen. Wechseln Sie den Dichtungsring
bei jedem Lösen des Verschraubungskörpers aus. Verwenden Sie
Hochvakuumfett (z. B. Dow Corning, Europa) oder gleichwertiges
Fett.
