BENUTZERHANDBUCH _____________________________________________________________
22 ___________________________________________________________________ M210566DE-K
0508-010

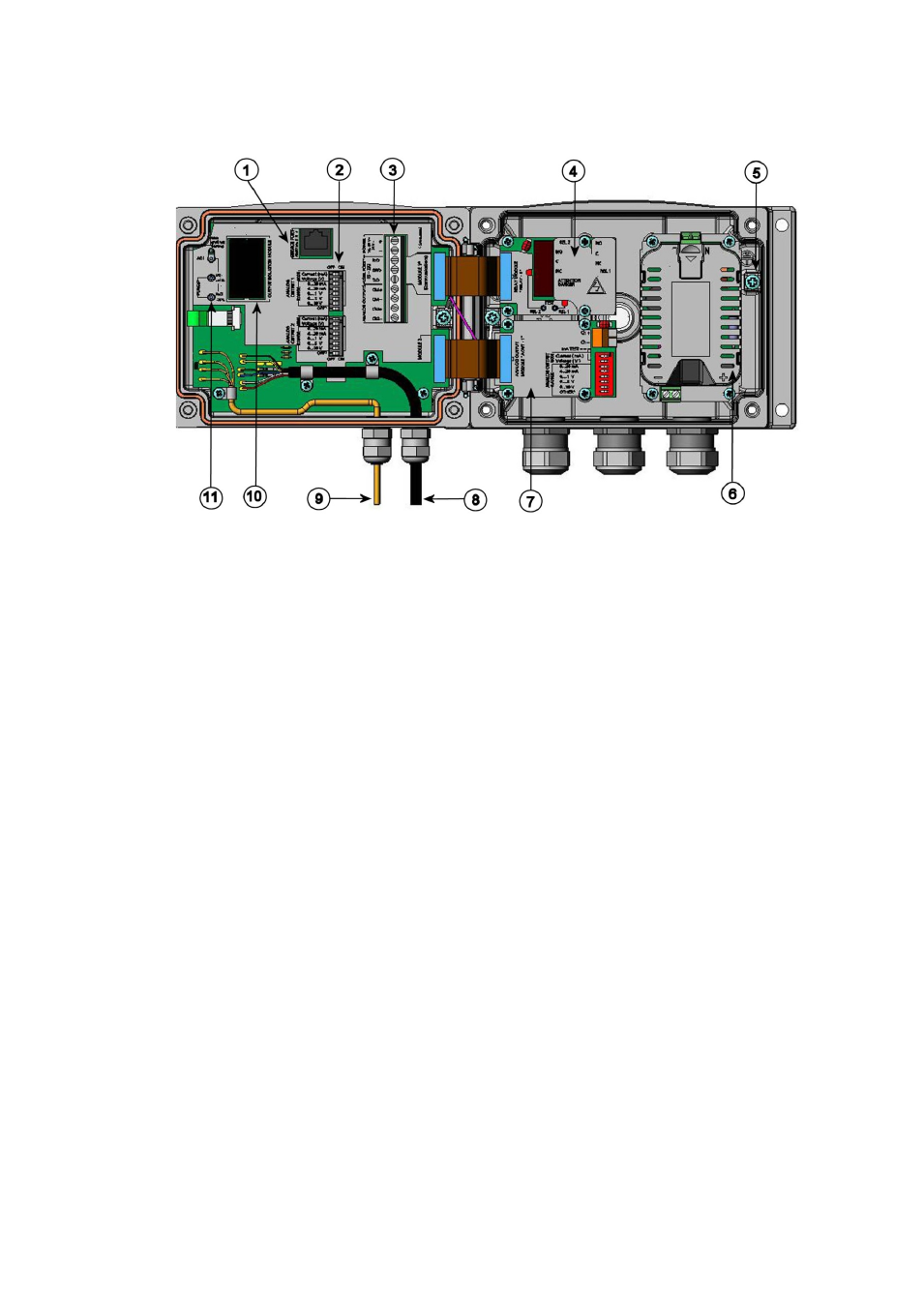

Abb. 2
Im Messwertgeber
Die folgenden Ziffern beziehen sich auf Abb. 2 oben:
1
=
Serviceschnittstelle (RS-232)
2
=
DIP-Schalter für Analogausgangseinstellungen
3
=
Stromversorgungs- und Signaldraht-Schraubklemmen
4
=
Relais-, Datenlogger-, RS-422/485-, LAN- oder WLAN-Modul
(optional)
5
=
Erdungsanschluss
6
=
Netzteilmodul (optional)
7
=
Relais-, Datenlogger- oder Analogausgangsmodul (optional)
8
=
Feuchtesondenkabel
9
=
Temperatursondenkabel (optional)
10 =
Galvanisches Signaltrennmodul (optional)
11 =
Justiertasten (Sensorreinigungstasten) mit LED
