Galvanische Trennung des Netzteils
Wenn eine galvanische Isolierung der Stromversorgungsleitung von
den Ausgangssignalen erforderlich ist, kann der HMT330 mit einem
optionalen galvanischen Signaltrennmodul bestellt werden. Dieses Modul
verhindert schädliche Erdschleifen.
HINWEIS
Das galvanische Signaltrennmodul ist nicht erforderlich, wenn das
Wechselstrom-Netzteilmodul verwendet wird. Beachten Sie außerdem,
dass diese beiden Module inkompatibel sind und nicht gleichzeitig
montiert werden können. Wenn beide Module eingebaut werden, kann
das Gehäuse des Messwertgebers nicht vollständig geschlossen werden.
0506-030

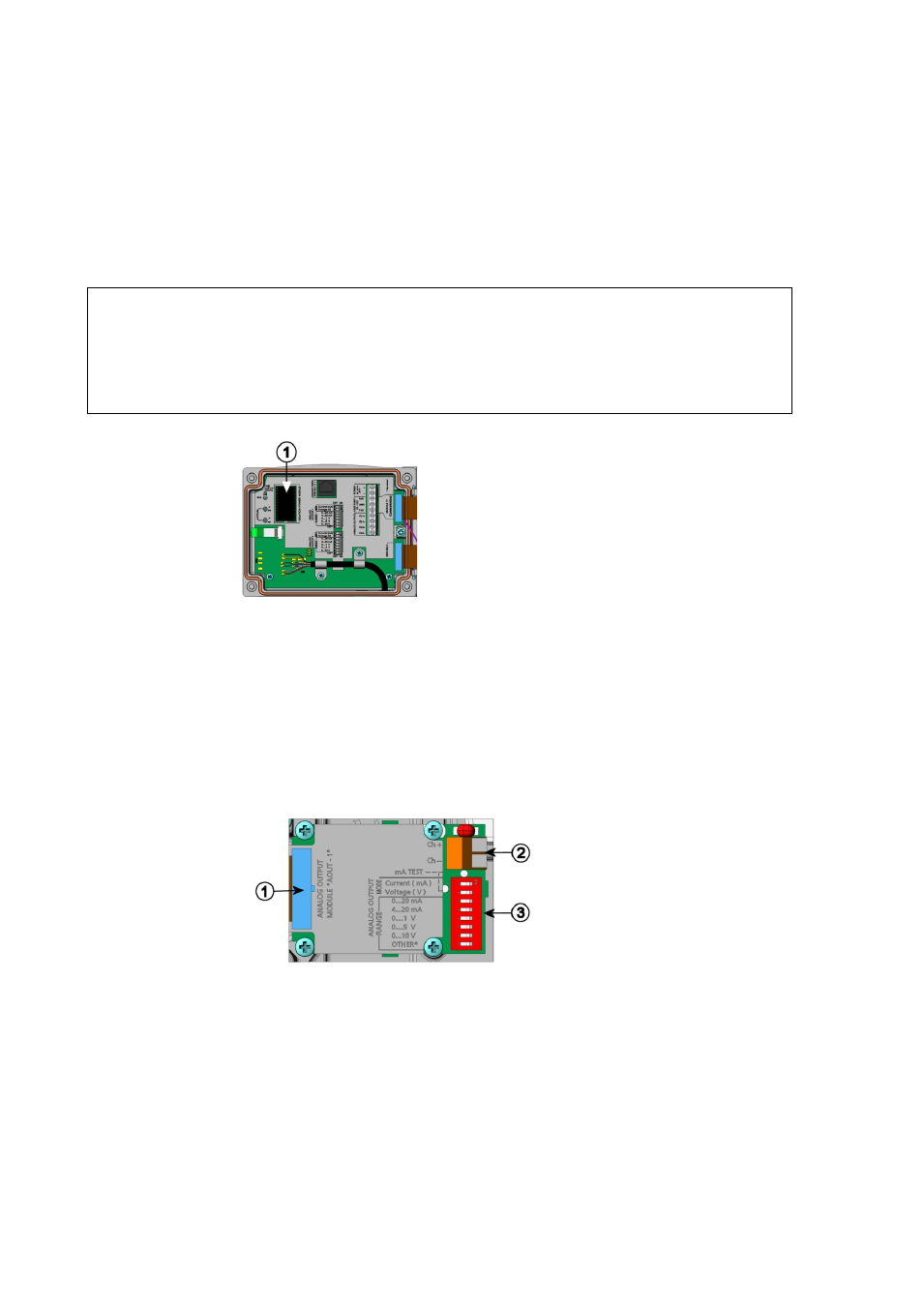

Abb. 32
Galvanisches Signaltrennmodul
Die folgende Ziffer bezieht sich auf Abb. 32 oben:
1
=
Galvanisches Signaltrennmodul
Dritter Analogausgang
0503-030
Abb. 33
Dritter Analogausgang
Die folgenden Ziffern beziehen sich auf Abb. 33 oben:
1
=
Flachkabelpins
2
=
Schraubklemmen für Signalleitung
3
=
DIP-Schalter zur Auswahl von Ausgangsmodus und -bereich
