Kapitel 3 _________________________________________________________________ Installation
VAISALA ________________________________________________________________________ 33
Einbaurahmen
Für eine saubere und vor Verunreinigungen geschützte Installation
des Messwertgebers ist ein optionaler Einbaurahmen erhältlich
(Vaisala-Bestellnummer 216038). Bei diesem Rahmen handelt
es sich um einen dünnen und flexiblen Kunststoffrahmen für den
Messwertgeber mit Klebeband auf einer Seite.
Der Rahmen verblendet die rauen Kanten der Installationsöffnung
und schafft ein geschlossenes Gesamtbild. Beachten Sie, dass der
Einbaurahmen nicht das Gewicht des Messwertgebers tragen soll und
keine Befestigungselemente enthält.
Verwenden Sie den Einbaurahmen folgendermaßen:
1. Verwenden Sie den Einbaurahmen als Schablone, um die für
die Einbauöffnung erforderliche Größe auf dem Bedienfeld
zu markieren.
2. Schneiden Sie die Öffnung in das Bedienfeld.
3. Bauen Sie den Messwertgeber mit geeigneten Halterungen in
des Bedienfeld ein.
4. Ziehen Sie die Schutzfolie vom Klebeband am Einbaurahmen
ab und befestigen Sie den Rahmen am Messwertgeber. Weitere
Informationen enthält Abb. 16 unten.
0704-002

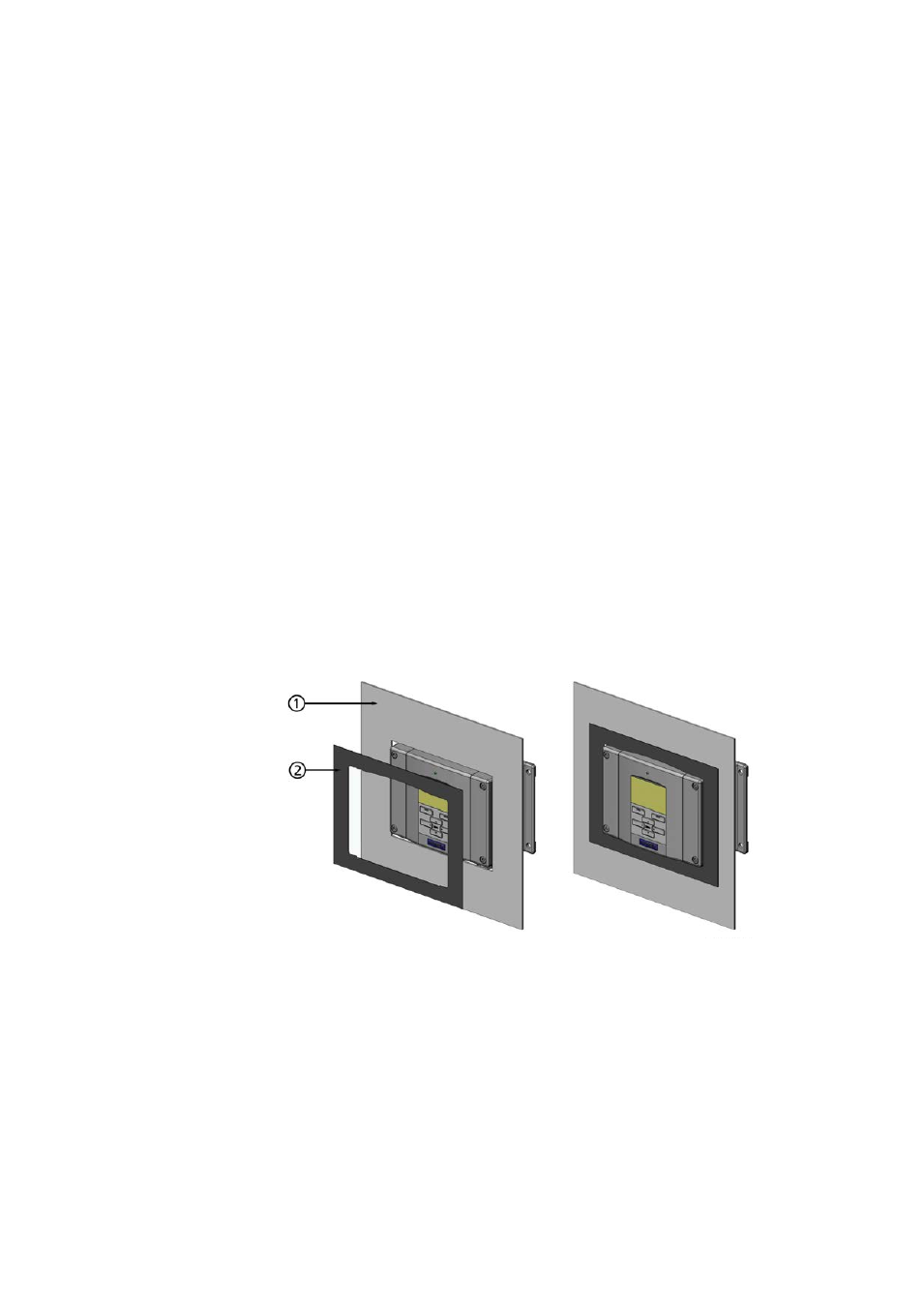

Abb. 16 Einbaurahmen
Die folgenden Ziffern beziehen sich auf Abb. 16 oben:
1 = Bedienfeld (nicht im Lieferumfang)
2 = Einbaurahmen
