Beispiele für dampfdichte Installationen
mit Kabelverschraubung
rF-Sondeninstallationen (für HMT333/337)
Kabelverschraubung AGRO kann von Vaisala bezogen werden
(Bestellnummer: HMP247CG.)
0508-026

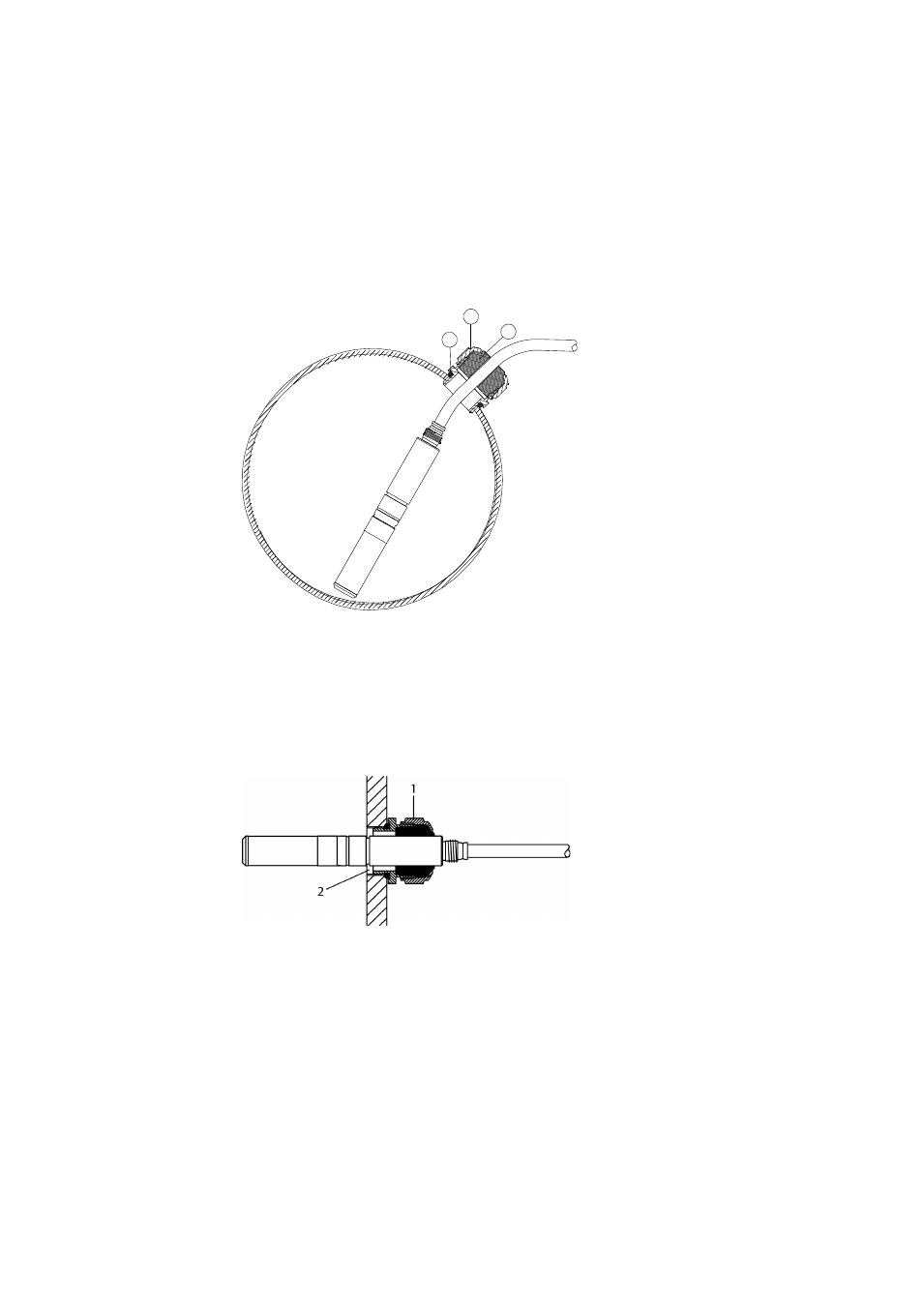

Abb. 96
Sondenmontage mit Kabelverschraubung
Die folgenden Ziffern beziehen sich auf Abb. 96:
1
=
Mutter (wird am Gehäuse angezogen)
2
=
Dichtung
3
=
Gehäuse und O-Ring
0508-018
Abb. 97
Sondenmontage mit Kabelverschraubung
Sondenmontage mit Kabelverschraubung wird von Vaisala nicht angeboten.
Die folgenden Ziffern beziehen sich auf Abb. 97:
1 = AGRO 1160.20.145 (T = –40–+100 °C), nicht von Vaisala erhältlich.
2 = Verwenden Sie für Überdruckumgebungen einen Sicherungsring
(z. B.: 11× 1 DIN471).
1
3
2
